《2025年王朝霞考点梳理时习卷八年级物理上册北师大版》

24. 根据近视眼和远视眼的成因及矫正方法，在图中的虚线框内画出矫正所需的透镜。

答案：
24.
　

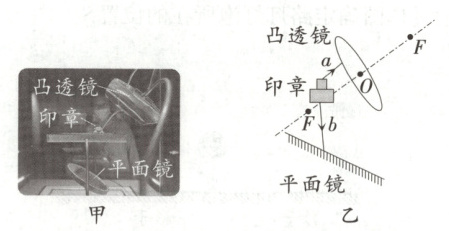

25.〔成都中考〕图甲是博物馆内“刘充国印”的展台，上方是凸透镜，透过它能看到放大的印章；下方是平面镜，通过它能看到印章底部的字。图乙是其示意图，$F$为凸透镜的焦点，$O$为凸透镜的光心，光线$a$平行于凸透镜的主光轴（图中虚线）。请在图乙中画出：
(1)光线$a$经过凸透镜折射后的光线。
(2)光线$b$经过平面镜反射后的光线。

答案：
25.
　　

26. 如图所示，点$S'$是点$S$在凸透镜中成的像，$CC'$为主光轴，请你通过作光路图（保留作图痕迹）在正确的位置画出凸透镜和它的左焦点$F$的位置。

答案：
26.
　

27. 如图所示，$S$是发光点，$S'$是$S$经凸透镜折射后对应的像点。请画出入射光线$SA$的折射光线并确定此透镜的右焦点$F$。

答案：
27.
　

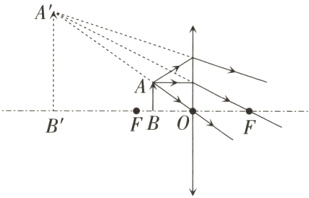

28.〔合肥市〕如图，$F$为凸透镜的焦点，虚线为凸透镜的主光轴，物体$AB$位于凸透镜一侧，画出$A$处发出的两条光线通过凸透镜后的折射光线，并画出$AB$的像$A'B'$。

答案：
28.
　
[解析]O点为凸透镜的光心，过凸透镜光心的光线经凸透镜折射后传播方向不变，则连接AO并反向延长;A处发出的一条平行于主光轴的光线通过凸透镜后折射光线过焦点，将其折射光线反向延长，两条折射光线的反向延长线交于点A',即为A的像点。过点A'作主光轴的垂线，垂足为B',A'B'即为AB的像。A处发出的另外一条光线与凸透镜交于一点，连接A'与该点并延长，即为该光线通过凸透镜后的折射光线。
