《2025年王朝霞考点梳理时习卷八年级物理上册北师大版》

20.设题新角度 创新实验 小红在探究水的沸腾特点时,所用实验装置如图甲所示。

(1)实验前,先在电水壶中加入适量水,将温度计插入玻璃盖孔中,调节铁架台的高度,使得温度计的玻璃泡浸没在水中。
(2)闭合电水壶开关加热,当水温升高到80 $^{\circ}C$后,每隔10 s记录一次温度计的示数,将数据填写在下表中。

①第50 s时温度计示数如图乙所示,此时水的温度为98$^{\circ}C$。

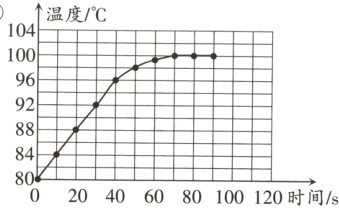

②请根据表格中的数据在图丙中用描点法绘制出水的温度随时间变化的图像。
③沸腾前和沸腾时,水温的变化有什么不同？水沸腾前,温度不断上升;水沸腾时,温度不变。
④停止加热后,水不能持续沸腾,说明了水沸腾时,需要继续吸热。
(3)实验中还发现,水沸腾时有大量气泡产生,气泡在上升过程中的变化情况是由小变大,生活中我们可以根据这一特点判断水是否沸腾。

答案：
20.
(1)(2分)浸没在水中
(2)(8分)①98
②
③水沸腾前,温度不断上升;水沸腾时,温度不变
④水沸腾时,需要继续吸热
(3)(2分)由小变大
