19. 如图所示，小明在清澈的湖边看到水中有一条小鱼，若小鱼的实际位置对应图中的$S$点。请根据光的折射原理，画出法线、小明眼睛看到小鱼的虚像$S'$和图中两条折线光线对应的入射光线。

答案：
19.
　

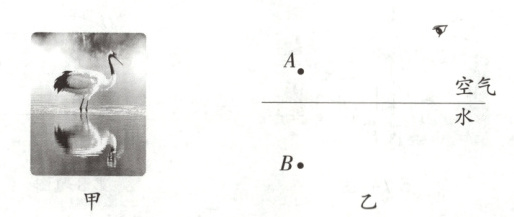

20.〔郑州模拟〕在图甲所示的平静水面上，一只白鹤垂首的瞬间，水中“白鹤”的尖喙恰落在一条金鱼的背鳍上，水天之间诉说着奇妙的自然之美。请在图乙中画出游客看到这一现象的光路图。（点$A$是白鹤的喙，点$B$是水中金鱼的背鳍）

答案：
20.
　
[解析]根据白鹤和其在水中所成的像关于水面对称，可找出白鹤的喙的像A'所在的位置;因为白鹤的喙的像A'和金鱼背鳍的像B'重合,所以连接像A'与人眼交水面于点O,则点O即为白鹤尖喙(点A)处的光反射进人人眼和金鱼背鳍(点B)处的光折射进人人眼的入射点，连接金鱼背鳍(点B)与人射点O,白鹤尖喙(点A)与入射点O,即为两条入射光线，入射点O与人眼的连线即为反射和折射光线，注意箭头方向。

21. 如图所示，一条光线从透明玻璃砖的一面垂直入射，玻璃砖的截面为等腰三角形，顶角为$120°$，请结合几何知识画出这条光线经玻璃砖从另外两个面射出的光路图。

答案：
21.
　
[解析]玻璃砖的截面为等腰三角形,顶角为120°,则由几何知识可得，光线经过界面AB反射后，反射角等于30°,则反射光线垂直于界面BC，故反射光线经过界面BC射入空气中时，传播方向不变;由光的折射规律知,光线经过界面AB折射后折射角大于入射角。

22.〔郑州市〕我国西汉时期的《淮南万毕术》中记载：“削冰令圆，举以向日，以艾承其影，则火生。”这是利用冰透镜对日聚焦取火的最早记载。假设$F$为冰透镜的焦点，请你在图中完成光路。

答案：
22
　

23. 将图中的入射光线和折射光线补画完整。

答案：
23.
