《2025年王朝霞考点梳理时习卷八年级物理上册北师大版》

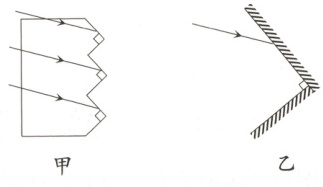

6.〔郑州市〕自行车尾灯的示意图如图甲所示。夜晚，用手电筒照射尾灯，看看它的反光效果。图乙可以帮助我们理解自行车尾灯的反光原理，请你在图乙中画出两次的反射光路。

答案：
6.
　
[解析]过反射点作垂直于反射面的法线，根据反射角等于入射角画出反射光线;然后过二次反射点作法线，仍然根据反射角等于入射角画出反射光线，注意二次反射光线与原来的入射光线平行。

7.〔烟台中考〕汉代的《淮南万毕术》中记载：“取大镜高悬，置水盆于下，则见四邻矣。”请在图中通过作图确定“大镜”的位置。

答案：
7.
　

8. 教材图片改编 如图所示，焦点$F$处的点光源发出的任意一条光线$FO$经凹面镜反射后沿与主光轴$CC'$平行的方向射出。现有一条与$CC'$平行的光线$AO'$射向凹面镜。请作出$AO'$的反射光线，并标出其反射角$r$。

答案：
8
　
[解析]通过焦点的光线入射在凹面镜上，被凹面镜反射后，反射光线平行于主光轴射出，因为在光的反射现象中光路可逆，故平行于主光轴的光入射到凹面镜上经反射后，反射光线会聚于焦点，故连接O'F并标上箭头即为AO'的反射光线，过O'作∠AO'F的平分线即为法线，O'F与法线的夹角即为其反射角r。

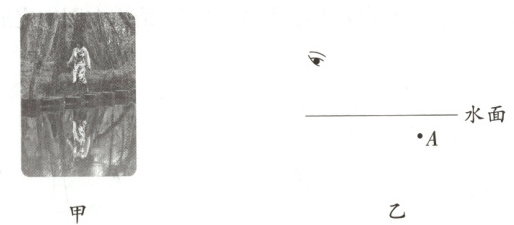

9.〔朝霞原创〕图甲为游客在安徽省黄山市西溪南湿地踏青赏景时的照片，此时游客仿佛在清澈的水中行走。请在图乙中画出拍照的摄影师看到游客头部在水中的倒影的光路图，其中$A$点表示游客头部在水中倒影的位置。

答案：
9.
　

10.〔南阳模拟〕某同学做平面镜成像实验时，由于实验操作不当，人眼看到烛焰的像的情景如图，$A$是烛焰上的一点，$A'$是$A$的像。请画出平面镜的位置及$A$点发出的一条光线经平面镜反射后进入人眼的光路图。

答案：
10.
