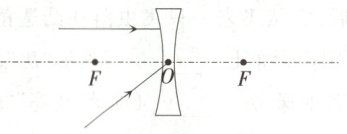

16. [西安市] 如图所示，$O$ 点为凹透镜的光心，$F$ 为凹透镜的焦点，请在图中画出相应的折射光线。

答案：
16.

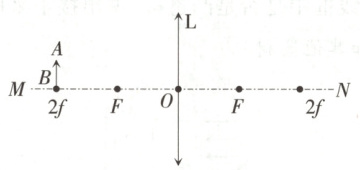

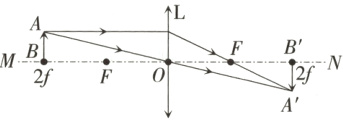

17. 图中 $L$ 为凸透镜，$MN$ 为其主光轴，$O$ 为光心，$F$ 为焦点。请在图中画出物体 $AB$ 经过凸透镜所成的像 $A'B'$。

答案：
17.

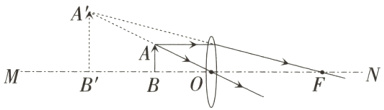

18. 如图，$MN$ 为凸透镜的主光轴，$A'B'$ 为物体 $AB$ 通过凸透镜所成的虚像，请通过作光路图的方法在图中画出凸透镜和其右焦点 $F$ 的位置。

答案：
18.

19. [开封市改编] 探究“凸透镜成像的规律”的实验时，老师给同学们准备了凸透镜、光具座、蜡烛和光屏等器材。

(1) 为了准确地知道凸透镜的焦距，小芳进行了如图甲所示的实验，则该凸透镜的焦距是10.0 $cm$。
(2) 小芳将蜡烛、凸透镜和光屏依次安装在光具座上，点燃蜡烛，调整它们的高度，使烛焰中心、透镜光心和光屏中心在同高度。
(3) 小芳进行多次实验的目的是寻找普遍规律。
(4) 图乙中光屏上刚好成一个清晰的像(未画出)，此时的像是放大(选填“放大”“等大”或“缩小”)的。若小芳将蜡烛逐渐远离凸透镜，同时移动光屏，光屏上所成的清晰的像将逐渐变小(选填“变大”“不变”或“变小”)。实验中随着蜡烛燃烧变短，所成像如图丙所示，此时应将透镜向下(选填“上”或“下”)调整，才能使像回到光屏中央。
(5) 实验完成后，小芳又用LED灯做成字母“F”替换蜡烛，将它放在蜡烛处，在光屏上成清晰的像。她直接看到的物为“F”，则她看到屏上像的形状为②(填序号)。
①⅃ ②J ③Ⅰ

答案： 19.
(1)10.0
(2)高度
(3)寻找普遍规律
(4)放大　变小　下
(5)②
