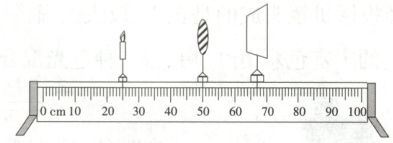

13. 做凸透镜成像实验时，将光具座上的蜡烛、凸透镜、光屏如图放置，光屏上呈现清晰的像(未画出)。下列说法正确的是 (C)


A.屏上的像是倒立、放大的
B.该凸透镜的焦距可能是 $8 cm$
C.先将光屏向右移动一段距离，再移动凸透镜到某位置一定能在光屏上看到清晰的像
D.只将蜡烛向左移动一段距离，放上远视眼镜可在光屏上再次看到清晰的像

答案： 13.C

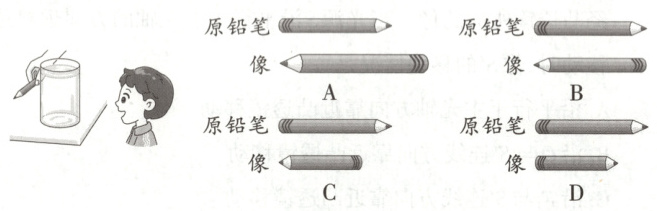

14. 设题新角度 模型建构 (双选) 找一个圆柱形的玻璃瓶，向里面装水。把一支铅笔水平地放在玻璃瓶的一侧，透过玻璃瓶，可以看到那支笔，如图所示。如果把铅笔沿水平方向由靠近玻璃瓶的位置向远处慢慢地移动，则透过玻璃瓶看到的像不可能是 (AD)

答案： 14.AD

15. (双选) 某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离 $v$ 跟物体到凸透镜的距离 $u$ 之间关系的图像，如图所示，下列判断正确的是 (BD)


A.该凸透镜的焦距是 $16 cm$
B.当 $u = 12 cm$ 时，在光屏上能得到一个放大的像
C.当 $u = 20 cm$ 时成放大的像，投影仪就是根据这一原理制成的
D.把物体从距凸透镜 $12 cm$ 处移动到 $24 cm$ 处的过程中，像逐渐变小

答案： 15.BD
