《2025年王朝霞考点梳理时习卷八年级物理上册北师大版》

6. 光导纤维由内芯和外套组成(如图甲)。若光在内芯中传播速度为在真空中传播速度的$\frac{2}{3}$，那么光信号在光导纤维内芯中沿直线传播10 km，需要$5 × 10^{-5}$s。光纤通信是利用光在光导纤维中多次反射来传输信息的，如图乙所示，当一束光与水平方向成45°角射到一段水平放置的长为0.95 mm、内径为50 μm的直光导纤维的边缘，光束在此光导纤维内部(两端的边缘除外)反射了18次。

答案： 6.$5 × 10^{-5}$ 18 [解析]光在内芯中的传播速度$v=\frac{2}{3}c=\frac{2}{3} × 3 × 10^{8} m/s=2 × 10^{8} m/s=2 × 10^{5} km/s$，则光信号在光导纤维内芯中沿直线传播$10 km$所需时间$t=\frac{s}{v}=\frac{10 km}{2 × 10^{5} km/s}=5 × 10^{-5} s$。如图，光导纤维上下两边平行，当一束光与水平方向成$45^{\circ}$角入射时，其入射角为$90^{\circ}-45^{\circ}=45^{\circ}$，则其反射角也为$45^{\circ}$，过入射点$O$作法线与下端交于点$B$，则三角形$OBA$为等腰直角三角形，$BA=BO$，即光在光导纤维内反射一次水平传播的距离$s_{0}=BO=50 \mu m=0.05 mm$，则光束在此光导纤维内部反射的次数$n=\frac{s_{总}}{s_{0}}=\frac{0.95 mm}{0.05 mm}=19$，又两端的边缘除外，故其实际反射次数$n'=19 - 1=18$。

7.〔北京市〕将一束激光射入盐水中，观察到光束的传播路径是曲线，如图甲所示；用玻璃棒充分搅拌盐水后，再次将一束激光射入盐水中，观察到光束的传播路径是直线，如图乙所示。下列判断正确的是 (B)


A.图甲中的盐水密度均匀
B.图乙中的盐水密度均匀
C.图甲说明光传播需要介质
D.图乙盐水中的光发生了折射现象

答案： 7.B

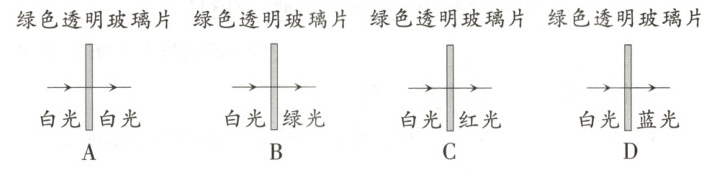

8. 用白光照射绿色透明玻璃片，会出现的现象是 (B)

答案： 8.B

9. 古代科技情境 圭表(如图)是我国古代的一种天文仪器，垂直于地面的直杆叫“表”，南北方向水平放置于地面测量影长的标尺叫“圭”。观察表的影子长短来推定节气。下列说法不正确的是 (D)

A.圭表的工作原理是光的直线传播

B.当表的影子最短时，此时是当地的正午
C.当表的影子逐渐变长时，应是当地的下午
D.当表的影子逐渐变短时，应是当地的下午

答案： 9.D

10. 如图，街头路口的反光镜能起到扩大视野的作用。从其形状和成像原理来分析，下列叙述正确的是 (C)

A.是一个凹面镜，成像原理是光的反射
B.是一个凸面镜，成像原理是光的折射
C.是一个凸面镜，成像原理是光的反射
D.是一个凹面镜，成像原理是光的折射

答案： 10.C
