《2025年全品学练考七年级数学上册华师大版》

(1)我们从某一方向观察物体时,看到的平面图形称为物体的一个视图,视图可以看作平行光线下物体的正投影,它是一种特殊的平行投影.
(2)从正面、上面和侧面(左面或右面)三个不同的方向进行观察(平行投影),可以得到三个投影,这样就可以用平面图形去刻画一个立体图形了.从正面观察得到的投影,称为主视图;从上面观察得到的投影,称为俯视图;从侧面观察得到的投影,称为侧视图,依观察(投影)方向不同,有左视图和右视图.通常将主视图、俯视图和左(或右)视图称为一个物体的三视图.

答案：
(1)平行
(2)三 主视图 俯视图 主视图 俯视图 左(或右)视图

例1

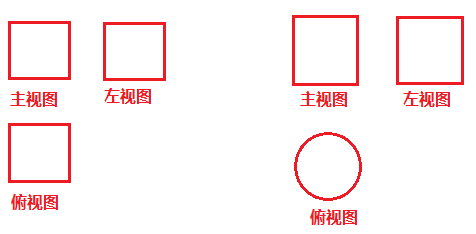

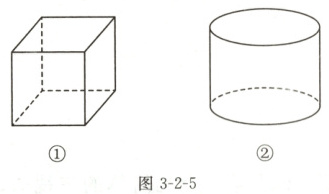

画出如图3-2-5所示的正方体和圆柱的三视图.

答案：

例2

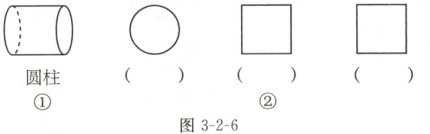

图3-2-6①是一个圆柱,小明同学画出了它的主视图、左视图和俯视图(如图②),但未注明是哪一个视图,请你在括号内帮小明同学写出各个视图的名称.

答案： 例2 解：依次是左视图、主视图、俯视图(或左视图、俯视图、主视图).

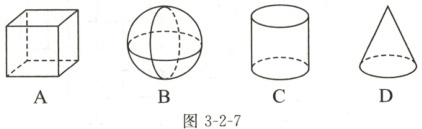

1. 下列图形中主视图是圆的是 (B)

答案： 1.B

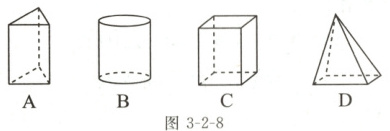

2. 下列水平放置的四个立体图形中,主视图是三角形的是 (D)

答案： 2.D

3. 如图3-2-9是由一些相同的小正方体搭成的立体图形.
(1)图中有5个小正方体;
(2)请画出它的主视图、左视图和俯视图.

答案：
3.
(1)5
(2)
