《2025年锦上添花直击考点与单元双测八年级物理上册人教版》

16. (双选)在探究凸透镜成像规律时，记录实验数据并绘制了物距$ u $和像距$ v $之间的关系图像如图所示，下列说法正确的是(BD)

A.该凸透镜的焦距是16 cm
B.当$ u = 8 $ cm时，在光屏上无法成像
C.实验过程中移动光屏，只要光屏上观察到像就可以直接利用光具座上的刻度尺读取此时物距所对应的像距大小
D.当物体从距凸透镜16 cm处移到10 cm处的过程中，其所成像逐渐变大

答案： 16.BD　[解析]A.当u=v=2f时,凸透镜成倒立、等大的实像,如图,u=v=2f=16cm,所以f=8cm,故A错误;B.当u=8cm时,u=f,凸透镜不成像，故B正确;C.实验过程中移动光屏，只有在光屏上观察到清晰的像时，才可以测量物距和像距的大小，故C错误;D.当物体从距凸透镜16cm处移动到10cm处的过程中，物距始终大于焦距，即物距变小，像距应该变大，像变大，故D正确。故选:BD。

17. 如图所示，$ F $是透镜的焦点，$ a $、$ b $是两条入射光线，$ a $平行于主光轴，$ b $过透镜中心。请作出$ a $、$ b $光线通过透镜之后的光路图。

答案：
17.解:如图所示:

18. 如图所示，请将通过凹透镜的光路补充完整。

答案：
18.解:如图所示:

19. 探究名称：探究凸透镜成像的大小与哪些因素有关。

提出问题：小明通过前面物理知识的学习，知道放大镜就是凸透镜。在活动课中，他用放大镜观察自己的手指，看到手指正立放大的虚像；然后再用它观察远处的房屋，看到房屋倒立缩小的实像(均填“放大”“等大”或“缩小”)。
他想：根据上面实验凸透镜成像的大小可能与哪个因素有关？
进行猜想：凸透镜成像的大小可能与物体到凸透镜的距离有关。

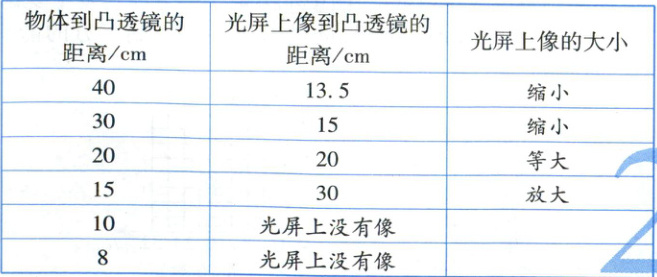

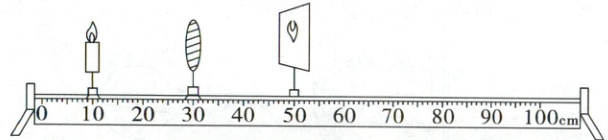

设计并进行实验：小明在如图所示的光具座上，不断改变蜡烛与透镜间的距离，并移动光屏进行实验，所获得的实验数据如表所示。

结论与应用：
(1)分析数据可知物体到凸透镜的距离越短，光屏上像的大小就越大，像到凸透镜的距离就越远。
(2)小明班照毕业照时，摄影师发现两旁还有同学没有进入取景框内，这时摄影师应使照相机远离(填“靠近”或“远离”)同学，同时还应缩短(填“增长”“缩短”或“不改变”)照相机的暗箱长度。

答案： 19.放大　缩小　物体到凸透镜的距离
(1)大　远
(2)远离　缩短
