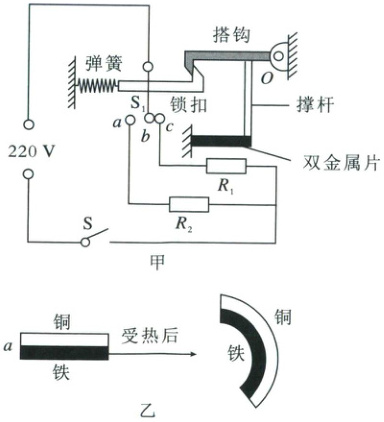

32. (7分)小明设计了一款恒温电热水壶，工作原理如图甲所示：连有撑杆的搭钩可绕O点转动，撑杆下端与水平的双金属片接触，搭钩左侧搭在铁质锁扣上，锁扣由弹簧拉紧固定，此时触点b与c接触（如图甲）。闭合开关S，发热电阻R1​工作，电热水壶给水加热，双金属片受热向上弯曲，撑杆受到向上的力，当水加热到沸腾时，搭钩刚好与锁扣脱离，弹簧带动锁扣和S1​向左运动，触点b与c分离，加热电路断开，触点b与a接触，保温电路处于工作状态。已知发热电阻R1​阻值为22欧，保温电阻R2​阻值为1100欧。

(1) 将双金属片放置在水平位置，a端固定，均匀加热后平直的双金属片会发生弯曲（如图乙）。则图甲中双金属片的金属设计正确的应是下图中的______。

(2) 在220伏的电压下，电热水壶将一壶水加热到沸腾需要5分钟，求这段时间内发热电阻R1​消耗的电能？
(3) 某次保温电阻R2​工作一段时间后断开S，当水冷却至室温时，双金属片恢复原状。重新闭合开关S，哪一电阻处于工作状态？结合工作原理图判断说明依据。
32.
(1)C
(2)这段时间内发热电阻R₁消耗的电能为W=U²/R₁×t=
(220V)²/22Ω×(5×60)s=6.6×10⁵J。
答：发热电阻R₁消耗的电能为6.6×10⁵J。
(3)保温电阻R₂工作，保温时弹簧拉动S₁和锁扣往左运动，触点b与a接触，虽然双金属片冷却恢复原状，搭钩左侧下降，但是锁扣并未复位，搭钩无法钩住锁扣使触点b与c接触。

答案： 32.
(1)C
(2)这段时间内发热电阻R₁消耗的电能为W=U²/R₁×t=
(220V)²/22Ω×(5×60)s=6.6×10⁵J。
答：发热电阻R₁消耗的电能为6.6×10⁵J。
(3)保温电阻R₂工作，保温时弹簧拉动S₁和锁扣往左运动，触点b与a接触，虽然双金属片冷却恢复原状，搭钩左侧下降，但是锁扣并未复位，搭钩无法钩住锁扣使触点b与c接触。
