《2025年名校课堂八年级物理上册人教版》

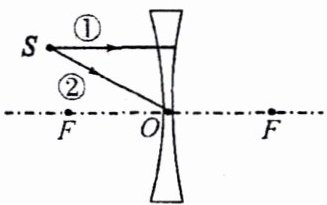

4. (2024·大庆)如图所示，光源$S$发出的两条光线射向凹透镜，其中光线①平行于主光轴，光线②经过光心，画出它们经过凹透镜的折射光线。（须保留必要的作图痕迹）
]

答案：

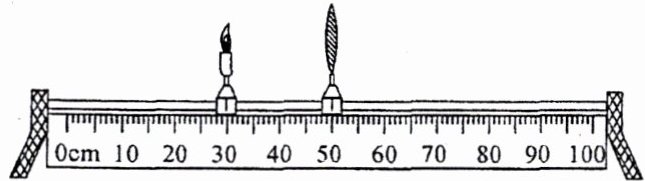

5. (2024·淄博)在探究凸透镜成像规律时，蜡烛和凸透镜的位置如图所示，光屏上承接到烛焰等大的像(图中未画出光屏)。保持凸透镜位置不变，将蜡烛调至$10\ cm$刻度线处时(B)

A.向右移动光屏能承接到烛焰的像
B.移动光屏能承接到烛焰缩小的像
C.像的位置在$50\sim60\ cm$刻度线之间
D.投影仪应用了该次实验的成像规律

答案： B

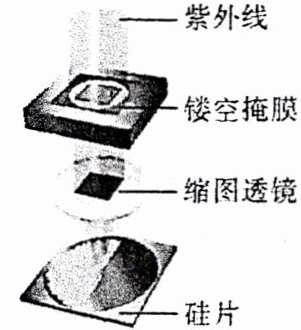

6. (多选)(2023·湘潭)光刻技术的工作原理如图所示。用紫外光照射镂空掩膜，调整镂空掩膜、缩图透镜的位置，恰好能在硅片上成极小的清晰的像，从而实现集成电路的“光刻”，下列说法正确的是(CD)

A.缩图透镜相当于凸透镜，凸透镜可以用于矫正近视眼
B.镂空掩膜位于缩图透镜的二倍焦距以内
C.镂空掩膜的像是倒立、缩小的
D.硅片相当于光屏

答案： CD

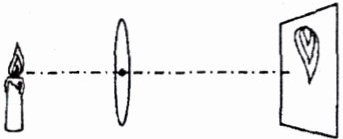

7. (2024·河北)如图所示，烛焰经凸透镜在光屏上成清晰的像，此成像原理可用于制作投影仪。不改变蜡烛与光屏的位置，向右(填“左”或“右”)移动凸透镜到某一位置，能再次在光屏上成清晰的像。若烛焰的高度大于凸透镜的直径，在足够大的光屏上能(填“能”或“不能”)成清晰且完整的像。

答案： 投影仪 右 能

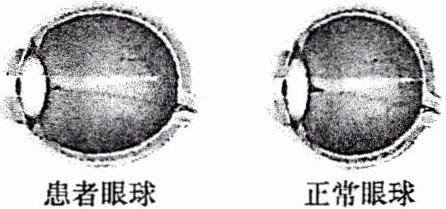

8. (2024·山西)如图为青少年眼病患者眼球与正常眼球对比图。关于该患者的晶状体及视力矫正，下列说法正确的是(A)

A.对光的会聚能力太强，需佩戴近视眼镜
B.对光的会聚能力太强，需佩戴远视眼镜
C.对光的会聚能力太弱，需佩戴近视眼镜
D.对光的会聚能力太弱，需佩戴远视眼镜

答案： A

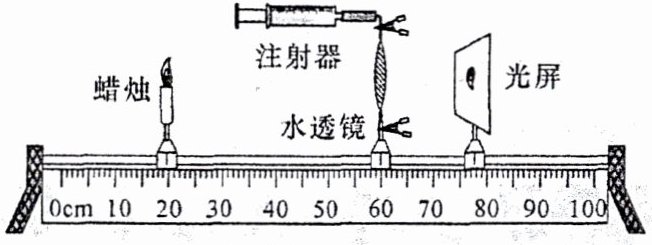

9. (2024·河南)在“爱眼日”宣传活动中，小明用如图所示的装置研究眼睛的成像，此时烛焰在光屏上成清晰的像，用此模拟正常眼睛的成像。接下来下列操作可模拟近视眼的是(B)

A.向水透镜注水，烛焰的像成在光屏右侧
B.向水透镜注水，烛焰的像成在光屏左侧
C.从水透镜抽水，烛焰的像成在光屏右侧
D.从水透镜抽水，烛焰的像成在光屏左侧

答案： B

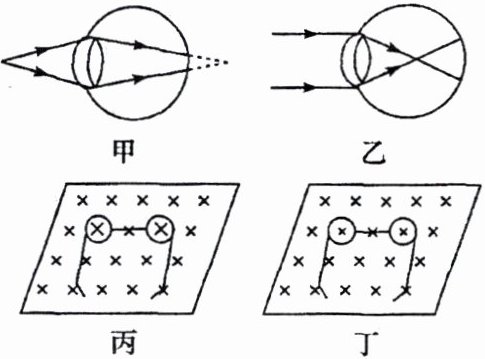

10. (2024·宜宾)据专家介绍，$12\sim18$岁是青少年近视的高发期，爱眼护眼势在必行。如图所示，乙(填“甲”或“乙”)图表示近视眼成像原理，应佩戴丁(填“丙”或“丁”)图的眼镜进行矫正。
]

答案： 乙 丁
