《2026年通城学典课时作业本九年级物理下册苏科版江苏专版》

1. 家庭电路主要包括进户线、电能表、配电箱、插座、用电器等。
2. 家庭电路使用交流电源，火线(L)和零线(N)之间的电压是220 $V$。地线(E)与大地相连。
3. 家庭电路中各个用电器都是一端接在火线上，另一端接在零线上，即这些用电器是并联的。
4. 触电一般分为单线触电与双线触电。对人体来说，安全电压一般不高于36V。
5. 家用电器的开关装在火线上。为了防止用电器的金属外壳带电发生触电事故，家庭电路通常采取两种保护措施：一是使用三线插头和三孔插座，通过地线将用电器的金属外壳与大地连通；二是安装漏电保护断路器，当电路出现漏电时，它会自动切断电路。
6. 三孔插座接入电路时，左孔接零线，右孔接火线，中间的孔接地线。三线插头用于接入三孔插座，它的接地插片较长。
7. 测电笔是辨别火线和零线的工具，正确使用测电笔时，只有当笔尖接触火线时，氖管发光。
8. 影响电路安全的原因一般有两个：一是电路发生短路，二是电路中用电器功率过大，这种情况称为过载。
9. 家庭电路早期使用熔点较低的熔丝熔断器，当电路过载或短路时，熔断器中的熔丝会熔断，从而切断电路，可以保护电路安全。现在普遍使用的是空气断路器。

答案： 1.进户线 电能表 配电箱 2.交流 220 大地 3.火 零 并 4.单线 双线 36V 5.火 三 三 大地 漏电保护断路 切断 6.零 火 地 接地 7.火线和零线 火 8.短路 过载 9.低 过载 短路 空气断路器

1. 使用测电笔辨别零线或火线时，如图所示的两种使用方法中，正确的是图甲，当测电笔的笔尖接触电线(或与电线连通的导体)时，氖管发光，表示接触的是火线，测电笔不能(能/不能)区分零线与地线。

答案： 1.甲 火线 不能

2. 如图所示的三孔插座应并联接入家庭电路中，且最上面的孔 3 应与大地相连。能使测电笔氖管发光的是孔2。

答案： 2.并 大地 2

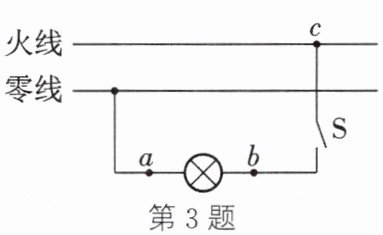

3. 如图所示的电路中：
(1) 若开关闭合后电灯正常发光，则用测电笔分别接触 $a$、$b$、$c$ 三点时，能使测电笔发光的点是b、c。
(2) 若进户线的零线发生断路，开关闭合后电灯不会发光，则用测电笔分别接触 $a$、$b$、$c$ 三点时，能使测电笔发光的点是a、b、c。

答案： 3.
(1)b、c
(2)a、b、c
