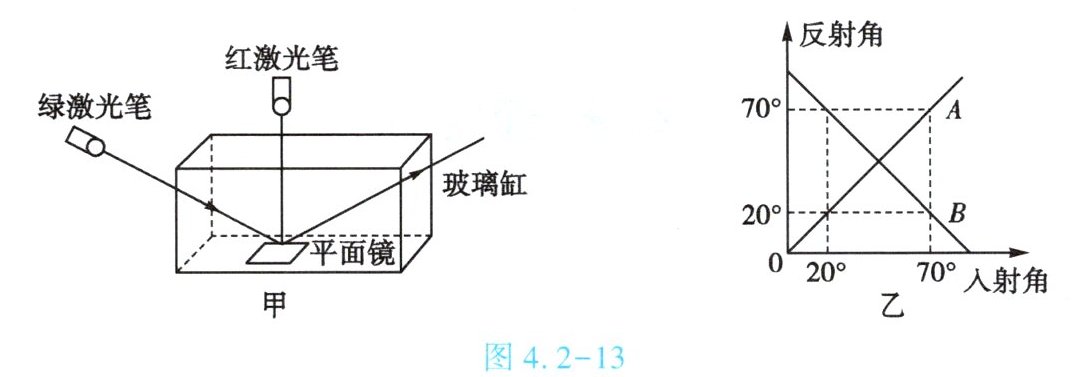

某物理兴趣小组用如图4.2-13所示的装置探究光的反射规律。

(1)为了显示光路,下列做法

不

可

行

的是【C】
A. 用超声波加湿器向玻璃缸中喷水雾
B. 使光束紧贴着纸板射向平面镜
C. 抽尽玻璃缸内空气在黑暗的环境中进行
(2)实验中他们三次改变入射角的大小,测得数据如下表所示,他们根据表中数据得出的结论和其他小组的结论并不一致,请你分析他们测量实验数据过程中出现的问题可能是把反射光线与镜面的夹角当成了反射角。
|实验次数|入射角|反射角|
|1|20°|70°|
|2|30°|60°|
|3|50°|40°|
(3)纠正错误后,根据所测数据,能正确表示两角大小关系的图线可用A(填“A”或“B”)表示。
(4)汉代刘安所著的《淮南万毕术》中记载：“取大镜高悬,置水盆于其下,则见四邻矣。”(如图4.2-14甲所示)可见古人已经能够熟练应用光的反射原理观察周围事物情况,墙外的人也可以通过高处的大镜观察到墙内的状况。请根据图4.2-14乙中的光路,确定“大镜”的位置,并标注出光线射入大镜时的入射角i。

答案： C
把反射光线与镜面的夹角当成了反射角
A
反射
