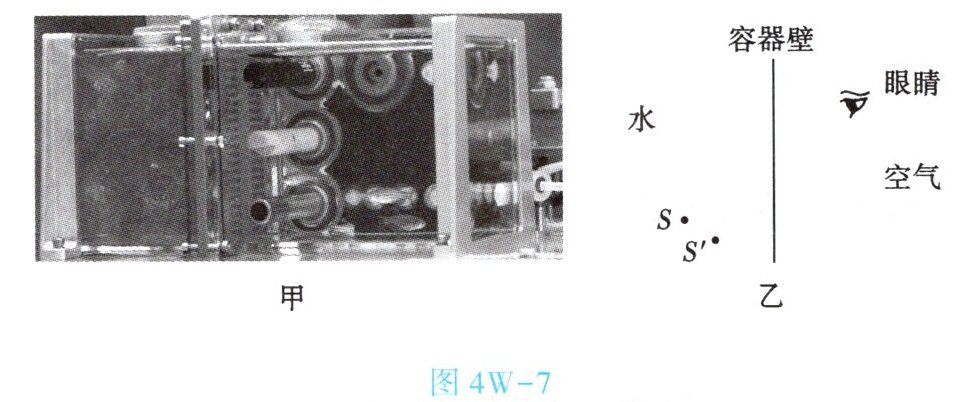

7. ($★★$) (2024·菏泽) 2024 年 4 月 26 日,“神舟十八号”载人飞船成功对接中国空间站,装有 4 条斑马鱼的特制透明容器顺利转移到问天实验舱,如图 4W - 7 甲所示。请你在图 4W - 7 乙中画出航天员看到斑马鱼的光路图(S 表示斑马鱼的实际位置,S'表示航天员看到的斑马鱼像的位置,不考虑容器壁对光线的影响)。

答案： 1. 过S点作两条射向水面的入射光线；
2. 在入射点处垂直水面作出法线（虚线）；
3. 根据光的折射规律，画出折射光线（折射角大于入射角）；
4. 将两条折射光线反向延长，交于S'点。
（注：实际答题时需在图中完成上述作图步骤，此处以文字描述代替）

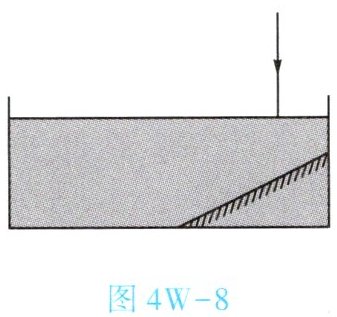

8. ($★★★$) 将一平面镜斜放在装有水的水槽中,有一束光线垂直射向水面,如图 4W - 8 所示,请画出这束光线在水中行进最后射出水面的光路图。

答案：

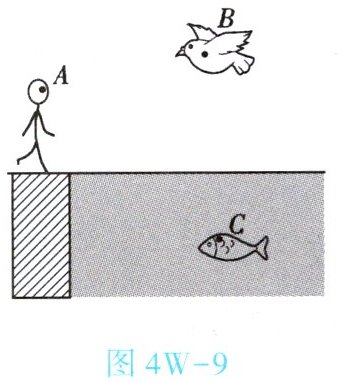

9. ($★★★$) 如图 4W - 9 所示,空气中的 B 点有只小鸟,水中的 C 点有条真正的小鱼,请作出站在岸上的小明(眼睛在 A 点)观察到鸟和鱼的光路图(空气和水的密度均匀)。

答案： 1. 观察鸟的光路：连接B点和A点，线段BA即为光的传播路径，箭头方向从B指向A（光在空气中沿直线传播）。
2. 观察鱼的光路：
a. 过C点作垂直于水面的虚线（鱼的竖直方向辅助线），在水面上方取C'点（C的虚像位置，C'在C正上方）；
b. 连接A点和C'点，交水面于O点（入射点）；
c. 连接C点和O点（水中入射光线，箭头从C指向O）；
d. 过O点作垂直于水面的虚线ON（法线）；
e. 连接O点和A点（空气中折射光线，箭头从O指向A），且折射光线OA与入射光线CO分居法线ON两侧，折射角∠AON大于入射角∠CON。

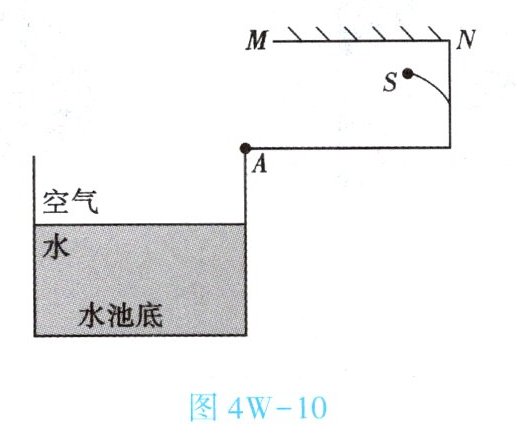

10. ($★★★$) (2023·鄂州) 如图 4W - 10 所示,水池边有一路灯 S,路灯上方有一平面镜 MN,S 发出的光能经 MN 反射后射入水中。请画出：

(1) S 在平面镜中所成的像 S'。
(2) 经 MN 反射后过 A 点的反射光线 OA。
(3) OA 照射到水池底的光路图。

答案：
(1) 作 $S$ 关于平面镜 $MN$ 的对称点 $S'$，$S'$ 即为 $S$ 在平面镜中所成的像。
(2) 连接 $S'$ 和 $A$ 点，与 $MN$ 交于 $O$ 点，连接 $SO$ 并延长，标出反射方向，$OA$ 即为经 $MN$ 反射后过 $A$ 点的反射光线。
(3) 过 $A$ 点作水池底的垂线（实际为水池底所在直线），$OA$ 照射到水池底的光线沿 $OA$ 方向延长至与水池底相交（由于是光路图，用虚线表示光在水中的传播路径）。
