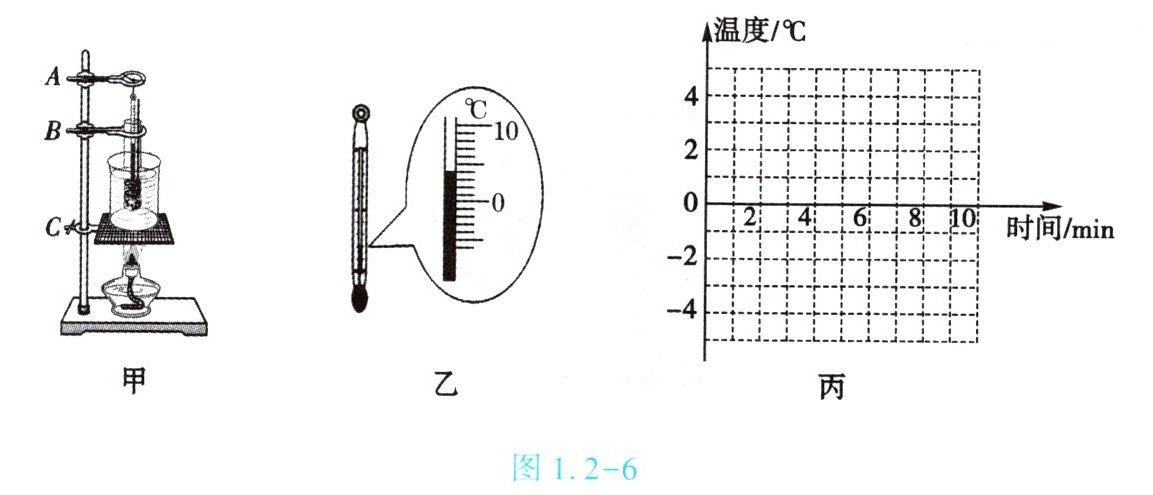

8. (★★★)小李同学用图1.2-6甲所示的装置探究冰熔化过程中温度的变化情况。

(1)A、B、C三处的安装顺序是____。
(2)小李同学将观察到的温度计示数变化情况记录在下表中。请根据表中数据,在图1.2-6丙中的坐标纸上画出冰熔化过程中温度随时间变化的图像。
|时间/min|0|1|2|3|4|5|6|7|8|9|
|温度/℃|-4|-3|-2|-1|0|0|0|1|2|3|
(3)某时刻温度计的读数如图1.2-6乙所示,此时的温度是____℃。
(4)为减小误差,实验过程中宜选用较大的冰块还是较小的冰块？____。
(5)如果将冰块换成蜂蜡碎块做同样的实验,蜂蜡熔化过程中所得到的温度—时间图像是否与冰的相同？为什么？

答案：

C、B、A
4
较小的冰块
不同；因为冰是晶体，有一定的熔点，晶体在熔化过程中吸热温度保持不变；而石蜡是非晶体，非晶体在熔化过程中吸热温度不断升高
