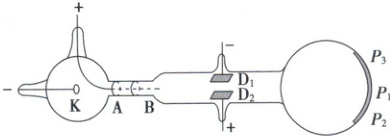

汤姆孙的气体放电管如图所示。

(1)在金属板D、D2之间加上如图所示的电
场时,发现阴极射线向下偏转,说明它带什么
性质的电荷？
(2)在金属板D、D2之间单独加哪个方向的
磁场,可以让阴极射线向上偏转？
 [提示]
(1)负电
(2)垂直于纸面向外

答案：
(1)阴极射线向下偏转,与电场线方向相反,说明阴极射线带负电。

(2)由左手定则可得,在金属板$D_{1}$、$D_{2}$之间单独加垂直于纸面向外的磁场,可以让阴极射线向上偏转。

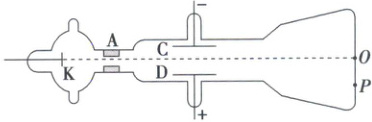

例1 如图所示的是汤姆孙做阴极射线实验时
用到的气体放电管,在K、A之间加高电压,
便有阴极射线射出;C、D间不加电压时,荧光
屏上O点出现亮点,当C、D之间加如图所示
的电压时,光屏上P点出现亮点。

(1)要使K、A之间有阴极射线射出,则K应
接高压电源______(选填“正极”或“负
极”);要使荧光

屏

上P处的亮点再回到O点,
可以在C、D间加垂直于纸面______(选填“向里”或“向外”的匀强磁场。
(2)汤姆孙换用不同材料的阴极做实验,发现
不同阴极发出的射线的比荷是______(选填“相同”或“不同”的。

答案：
(1)负极 向外
(2)相同
