例5
画出下列物体的受力示意图。
(1) 物体在粗糙水平面上向右滑动。

(2) 在斜向下的推力F作用下,物体静止在水平地面上。

(3) 光滑球放在固定斜面和竖直挡板之间处于静止状态。

(4) 物体沿斜坡匀速下滑。

(5) 物块以初速度冲上粗糙斜坡。

(6) 在粗糙的斜坡上,物体在水平力F的作用下沿斜坡向下运动。

[学习笔记]

答案：

(1)
(2)
(3)
(4)
(5)
(6)

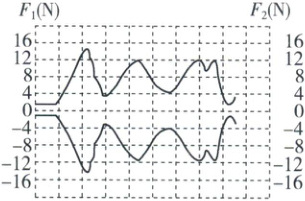

1. (牛顿第三定律)(多选)如图所示的是用两力传感器“探究作用力与反作用力的关系”的实验中与力传感器相连的计算机屏幕上显示的力的图示,则以下说法正确的是(BC)

A.作用力变大时,反作用力变小
B.两力传感器间的作用力和反作用力作用在不同物体上
C.此图线的横坐标代表的物理量是时刻
D.此图线一定是在两个传感器都处于静止状态下得到的

答案： BC

2. (牛顿第三定律)(2025·浙江省部分学校期中联考)体育课上,同学们在老师的指导下跳跃摸高,下列说法正确的是(B)

A.起跳时,人对地的压力大于地对人的支持力
B.起跳时,人对地的压力等于地对人的支持力
C.图片中起跳后,人受到重力、向上的冲力
D.地对人的支持力是人的脚形变产生的

答案： B

3. (相互作用力与平衡力)一队消防员在进行高压水枪训练时,用高压水流冲击静止在水平地面上的小汽车尾部,发现小汽车被推着向前运动。下列说法正确的是(B)
A.水对车的力大于车对水的力
B.车对地面的摩擦力等于地面对车的摩擦力
C.水对水枪的作用力小于水枪对水的作用力
D.水对水枪的作用力与消防队员们对水枪的作用力是一对平衡力

答案： B
