《2025年新坐标同步练习高中物理必修第一册人教版青海专版》

例1 用打点计时器、水平木板、小车等器材做研究匀变速直线运动的实验。

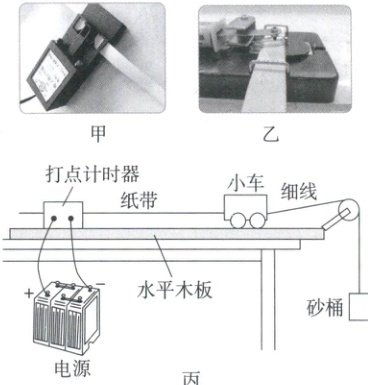

(1)穿入打点计时器限位孔的纸带,正确的是图______甲(选填“甲”或“乙”)。
(2)图丙所示的是学生即将释放小车之前的装置图及操作,下列操作错误的是______ABC。
A. 细线与木板不平行
B. 打点计时器接的是直流电源
C. 小车释放的位置离计时器较远
D. 无论什么计时器,使用时均要先接通电源,后释放纸带

答案：
(1)甲　
(2)ABC

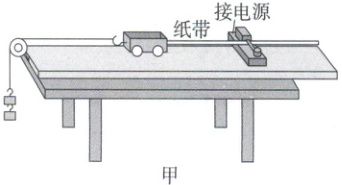

例2 某一学习小组的同学想通过打点计时器在纸带上打出的点迹来探究小车速度随时间变化的规律,实验装置如图甲所示。

(1)实验室使用的打点计时器使用的都是交流(选填“直流”或“交流”)电源,当电源频率为 $ 50 \, Hz $ 时,每隔0.02 $ s $ 打一个点。
(2)关于本实验,下列说法正确的是BD。
A. 释放纸带的同时,接通电源
B. 先接通电源打点,后释放纸带运动
C. 先释放纸带运动,后接通电源打点
D. 纸带上的点迹越密集,说明纸带运动的速度越小
(3)要测量小车的速度,除打点计时器(含所用电源、纸带、墨粉纸盘)外还必须使用的测量工具是刻度尺。

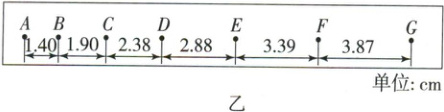

(4)该小组在规范操作下得到一条点迹清晰的纸带如图乙所示,在纸带上依次选出 $ 7 $ 个计数点,分别标上 $ A $、$ B $、$ C $、$ D $、$ E $、$ F $ 和 $ G $,每相邻的两个计数点间还有四个打点计时器打下的点未画出,打点计时器所用电源的频率是 $ 50 \, Hz $。(以下结果均保留 $ 2 $ 位小数)

① 每相邻两计数点的时间间隔为0.10 $ s $,打 $ D $ 点时小车的速度 $ v_{D}= $26.30 $ cm/s $。
② 分别算出其他各点的速度：$ v_{B}= 16.50 \, cm/s $,$ v_{C}= 21.40 \, cm/s $,$ v_{E}= 31.35 \, cm/s $,$ v_{F}= 36.30 \, cm/s $,请在图丙所示的坐标系中作出小车运动的 $ v - t $ 图像(以打 $ A $ 点时开始计时),并说明小车速度变化的规律小车速度随时间均匀增大。

③ 根据图线求出小车运动的加速度 $ a= $0.50 $ m/s^2 $。
④ 将图线延长与纵轴相交,交点的纵坐标是12.00 $ cm/s $,此速度的物理意义是打A点时小车的速度。
(5)实验完毕后,某同学发现实验时电源的实际频率小于 $ 50 \, Hz $,那么速度的测量值比实际值偏大(选填“偏大”“偏小”或“不变”)。

答案：
(1)交流　0.02　
(2)BD　
(3)刻度尺　
(4)①0.10　26.30　②图见解析　小车速度随时间均匀增大　③0.50　④12.00　打A点时小车的速度　
(5)偏大
