《2025年新课程新教材导航学九年级化学上册沪教版》

8. 请回答下列问题。

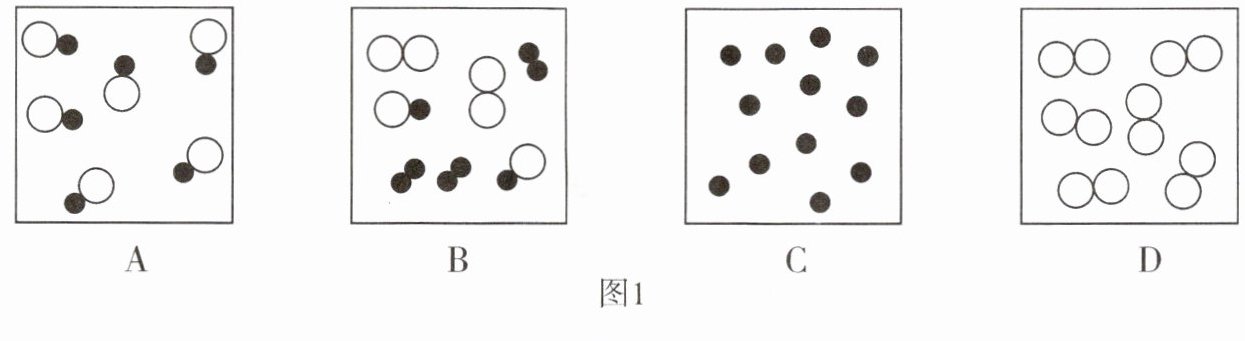

(1)图1中“○”和“●”分别表示不同的原子,其中表示化合物的是A。由原子直接构成的是C。(均填字母序号)

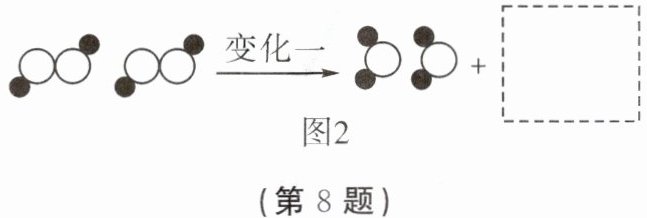

(2)图2为某化学反应在催化剂作用下反应的微观模拟示意图,其中“●”表示氢原子,“○”表示氧原子。

①虚线框内应填的微观图示是D(填字母序号)。

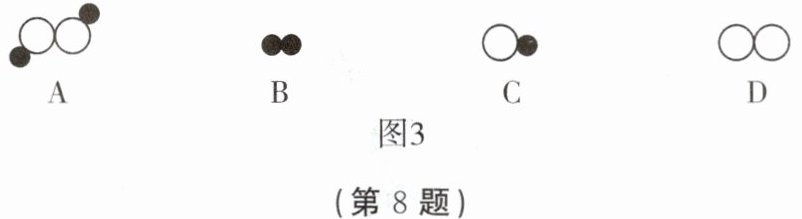

②图3中,B粒子和D粒子反应的文字表达式是氢气+氧气$\xrightarrow{点燃}$水。

答案：
(1)A C
(2)①D ②氢气+氧气$\xrightarrow{点燃}$水
