1. 如图 13 - 1 甲所示,电源电压恒定,$R_1$、$R_2为定值电阻且R_2 = 10\ \Omega$,滑动变阻器$R_3$接入电路的阻值变化范围为 $0 \sim 50\ \Omega$。闭合开关 $S$,滑动变阻器的滑动头从一端移到另一端的过程中,滑动变阻器的电功率随其接入电路的电阻变化的关系图像如图 13 - 1 乙所示。下列说法正确的是( )。

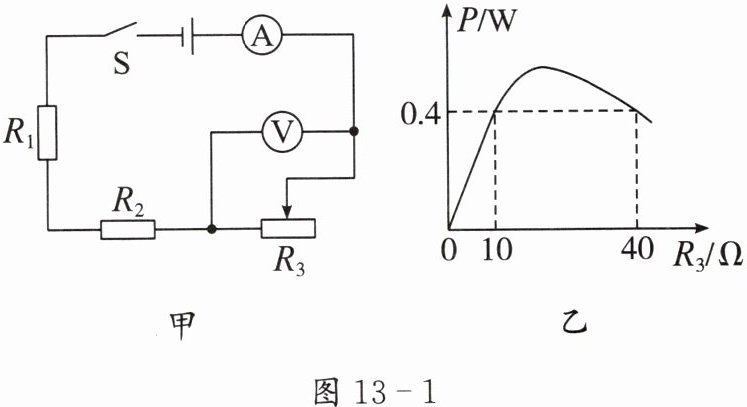

[img]
甲图：电路图,有电源、开关 S、电流表 A、电阻 R_1、R_2、滑动变阻器 R_3、电压表 V。电流从电源正极流出,经电流表 A、滑动变阻器 R_3、R_2、R_1、开关 S 回到电源负极。R_1、R_2、R_3串联,电流表测电路电流,电压表测 R_3两端电压。
乙图：P - R_3图像,横坐标 R_3/Ω,刻度 0、10、40；纵坐标 P/W,刻度 0、0.4。图像是曲线,从原点开始上升,到最高点后下降,经过(10,0.4)、(40,0.4)。

[/img]

A.电源电压为 $9\ V$
B.滑动变阻器的电功率最大为 $0.49\ W$
C.电路工作时总功率最大值与最小值之比为 $7:2$
D.电压表示数的变化量与电流表示数的变化量之比变大

答案： C
