《2025年同步测控优化设计九年级物理全一册北师大版》

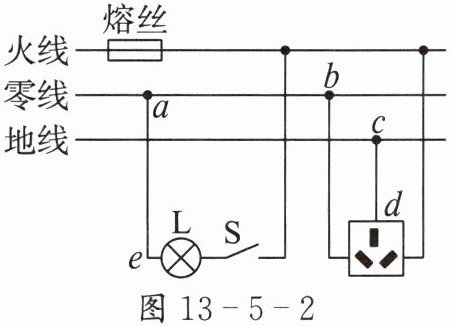

1. 图 13 - 5 - 2 是小果家的部分电路,下列说法正确的是( )。


A.熔丝熔断后,可用铜丝替代它
B.若 $a$、$b$ 间断路,闭合开关 $S$,则灯泡 $L$ 不能发光
C.若把火线上的熔丝移到零线上,则会有安全隐患
D.若 $c$、$d$ 间断路,则接入三孔插座的用电器还能工作,没有安全隐患

答案： C

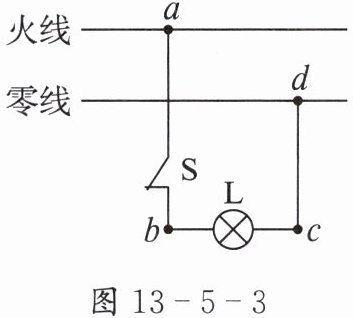

2. 如图 13 - 5 - 3 所示,闭合开关 $S$,灯泡 $L$ 突然熄灭。用试电笔分别测试电路中的 $a$、$b$、$c$、$d$ 四点,只有测 $d$ 点时氖管不发光。若电路中只有一处故障,则故障可能是( )。


A.灯泡 $L$ 短路
B.导线 $cd$ 断路
C.灯泡 $L$ 断路
D.开关 $S$ 接触不良

答案： B

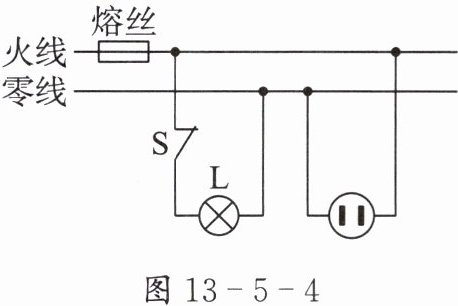

3. 如图 13 - 5 - 4 所示,正常发光的灯泡 $L$ 突然熄灭了。经检查熔丝完好,再用试电笔分别测试插座的两孔,发现氖管均发光。造成这一现象的原因是( )。


A.进户火线断了
B.进户零线断了
C.灯丝烧断了
D.插座发生短路了

答案： B

4. 阅读短文,回答问题。
从超高压走向特高压
高压线是一种输送电能的基础设施。按照电压等级划分,高压输电一般可分为高压输电、超高压输电和特高压输电。
在我国的电力系统中,高压输电的电压范围通常为 $35 \ kV \sim 220 \ kV$,它主要用于区域内电网互联和城市周边输电。
超高压输电的电压范围为 $330 \ kV \sim 750 \ kV$,它是跨省输电的“神兵利器”。为何远距离输电需采用如此高的电压？因为功率输送极限与电压的平方成正比,提高电压等级能大幅提高输送功率极限,并降低远距离输电过程中的电能损耗。
要把电能输送到数千千米之外的地方,还需要采用电压等级更高、技术更先进的输电技术,那便是特高压输电。特高压输电的电压范围为交流 $1000 \ kV$ 及以上和直流 $\pm 800 \ kV$ 及以上。
昆柳龙柔性直流工程
昆柳龙柔性直流工程是我国《能源发展“十三五”规划》中的跨省区输电重点工程。工程采用的是 $\pm 800 \ kV$ 三端混合直流输电技术,满负荷输送功率为 $800$ 万千瓦。
(1) 水力发电厂和风力发电厂分别把水和风的______能转化为电能。
(2) 远距离输电需要采用高电压的原因是功率输送极限与______成正比。
(3) 昆柳龙柔性直流工程采用的是______(选填“高压”“超高压”或“特高压”)输电。
(4) 高压输电线的电压远远超出人体安全电压,下列行为会导致触电事故的有______(填数字序号)。
① 触碰高压输电线
② 和高压输电线靠得很近
③ 当高压输电线掉落到地上后经过该区域
(5) 迎峰度夏期间,昆柳龙柔性直流工程多次满负荷运行,则单日送电量最高可达______ $kW \cdot h$。

答案：
(1)机械
(2)电压的平方
(3)特高压
(4)①②③
(5)$1.92×10^{8}$
