4. 我国家庭电路中的照明灯正常工作时的电压为______V。

答案： 220

5. 常见的家庭电路主要由进入家庭的______、电能表、______、保险装置、用电器等组成。

答案： 进户线　总开关

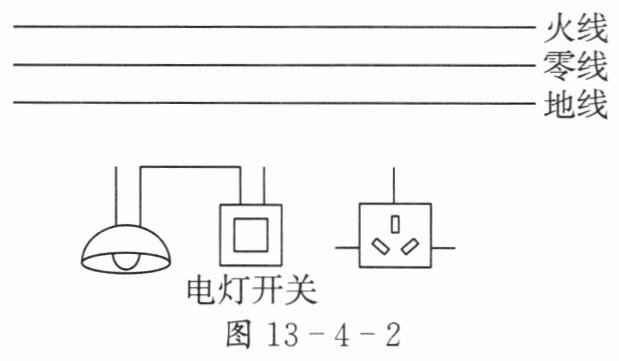

6. 图13-4-2为小轩家客厅的实物电路图,请用笔画线代替导线,把三孔插座和带有开关的电灯分别接入电路中。

答案： 如图D-13-1所示

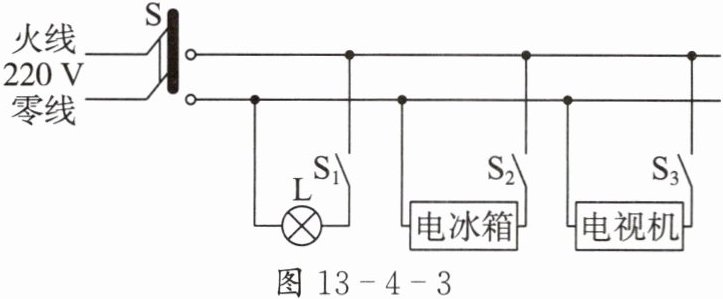

1. 图13-4-3是某家庭电路的一部分,下列说法不正确的是( )。


A.电路中的用电器是并联的
B.闭合$S_1,$灯泡主要将电能转化为光能
C.若依次闭合$S_1、$$S_2、$$S_3,$干路中的电流逐渐变大
D.电冰箱工作时的电功率可以达到2000W

答案： D

2. 电热水壶是利用电流的______效应工作的。图13-4-4是某款电热水壶的三脚插头,为保证用电安全,插头外壳是橡胶材质,它属于______体；插头上的插脚①较长,将插头插入插座时,可确保电热水壶的金属外壳先接触______线,避免触电事故的发生。

答案： 热　绝缘　地

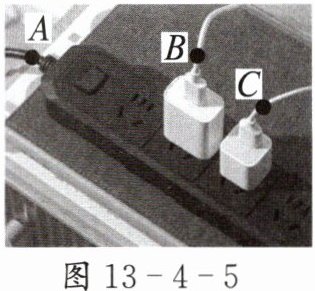

3. 图13-4-5为家用可移动插座,A线接入家庭电路中,B线接手机,C线接电脑,手机和电脑是______联的；给它们同时充电,则A、B两处的电流大小关系为Iₐ______(选填“＞”“＜”或“＝”)Iᵦ。

答案： 并 ＞

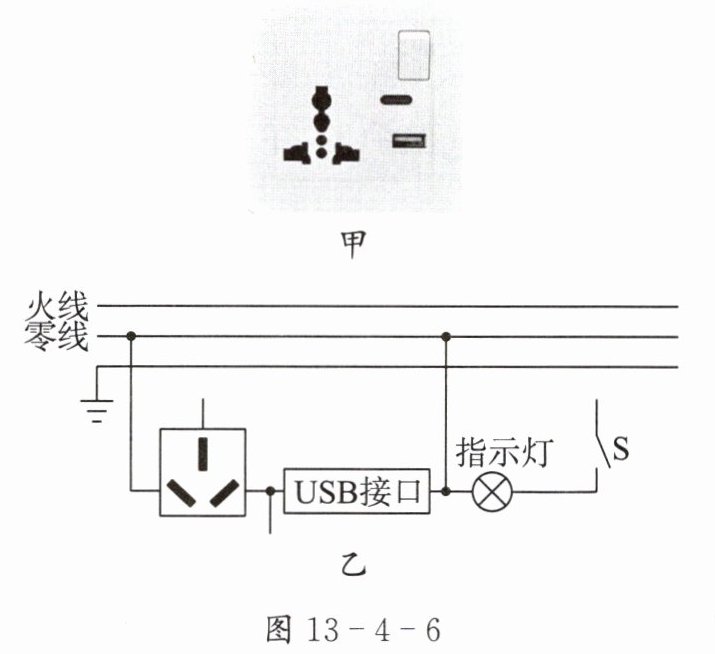

4. 图13-4-6甲是彬彬家将要在墙上安装的一个带有USB接口的三孔插座,其内部简化电路如图13-4-6乙所示。当闭合开关S时,指示灯发光,插座和USB接口可正常使用。请在图13-4-6乙中将电路补充完整。

答案： 如图D-13-2所示

5. 阅读短文,回答问题。
漏电保护器

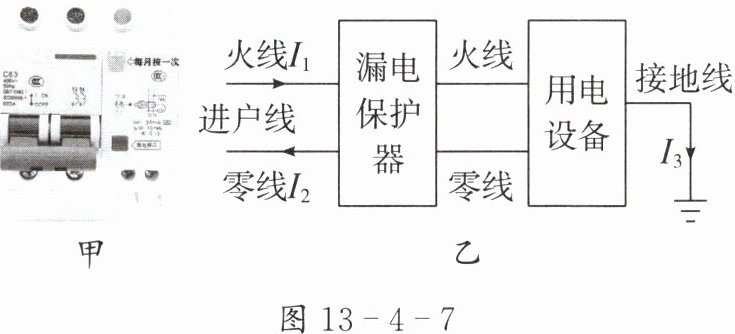

根据安全用电要求,住户家里须安装漏电保护器(如图13-4-7甲所示),其工作原理图如图13-4-7乙所示,其内部结构相当于一个自动开关。在正常情况下,住户家中没有电流流向大地,即图13-4-7乙中$I_3$为零,进户线中流入的电流$I_1$和流出的电流$I_2$相等,漏电保护器内部的自动开关处于闭合状态。如果电路中某处发生漏电(漏电是指电流通过墙体、人体、接地线或其他路径流向地面),即$I_3$不为零,就会造成$I_1$和$I_2$不相等,当$I_1$和$I_2$的差异达到一定值,漏电保护器内部的自动开关就会立即断开。排除漏电故障后,重新合闸即可恢复供电。为确保使用安全,漏电保护器上设置了试验按钮,需要每月试按一次,如果按下试验按钮后漏电保护器无动作,说明漏电保护器需要更换。

(1)关于漏电保护器,下列说法正确的是_________(填选项字母)。
A. 当电路发生短路时,漏电保护器会自动切断电路
B. 如果一个人站在绝缘物体上,双手分别触摸火线与零线,漏电保护器不会切断电路
C. 在正常情况下,家庭电路中火线中的电流大于零线中的电流
D. 若漏电保护器“跳闸”,可直接合闸恢复供电
(2)若电路中发生漏电,则$I_1、$$I_2、$$I_3$的大小关系表达式为_________。
(3)站在地面上的人不小心接触了火线,该人体电阻为2000Ω,人与地面、电线等的接触电阻共为3500Ω,此时通过人体的电流为_________mA。
(4)安装人员疏忽,在安装三孔插座时,误将连接插孔的零线和地线接反,此时如果将洗衣机的三脚插头插入该插座并启动洗衣机,漏电保护器_________(选填“会”或“不会”)断开。

答案：
(1)B
(2)I₁=I₂+I₃
(3)40
(4)会
