《2025年同步测控优化设计九年级物理全一册北师大版》

15. (10 分)物理兴趣小组的同学做“探究串联电路的电压规律”实验。所用的器材有：一个电压恒为 3 V 的电源、一个开关、两个灯泡$(L_1 $和$ L_2)、$两个电压表(量程均为 0~3 V 和 0~15 V)、若干导线。
(1)如图 C - 11 - 13 甲所示,连接实物电路时,用一个电压表分别测 A 和 B、B 和 C、A 和 C 之间的电压。每次拆、接电压表时,开关应处于_________状态。
(2)为测量$ L_1 $两端的电压,请在图 C - 11 - 13 乙中用笔画线表示导线将实物连接完整。
(3)具有创新精神的小雅决定改进实验。她按照如图 C - 11 - 13 丙所示的电路图连接电路,闭合开关 S,发现电压表$ V_1 $和电压表$ V_2 $的指针偏转角度相同,此时电压表$ V_1 $和电压表$ V_2 $的示数分别为_________ V 和_________ V。
(4)为了得到更普遍的规律,下列操作最合理的是_________(填选项字母)。
A. 将灯泡$ L_1 $和$ L_2 $互换位置进行多次测量
B. 换用不同规格的灯泡进行多次测量

答案：

(1)断开

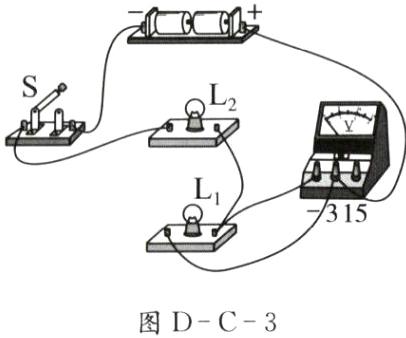

(2)如图D-C-3所示
(3)0.6 3
(4)B

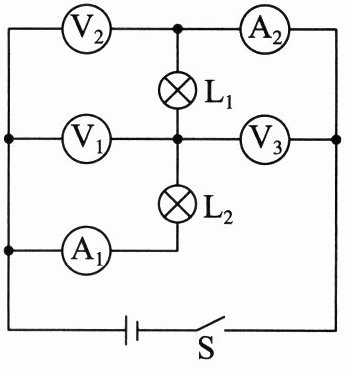

16. (10 分)如图 C - 11 - 14 所示,该电路中各元件正常工作,已知电压表$ V_2 $的示数为 8 V,电压表$ V_1 $的示数为 2.5 V,电流表$ A_2 $的示数为 1 A。
(1)该电路是串联电路还是并联电路？电源电压为多少？
(2)通过$ L_1 $的电流为多少？
$(3)L_1 $和$ L_2 $两端的电压分别为多少？

答案：

(1)串联电路 8 V
(2)1 A

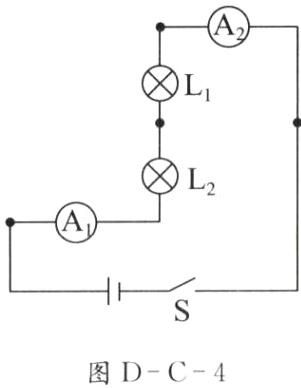

(3)5.5 V2.5 V解析 去掉电压表看电路,可知,此时电流的路径只有一条,这是一个串联电路,如图D-C-4所示,则通过L₁的电流是1 A。电压表V₁测量L₂两端的电压,电压表V₂测量电源两端的电压,电压表V₃测量L₁两端的电压,则电源电压为8 V,L₂两端的电压为2.5 V,根据串联电路的电压规律可知,L₁两端的电压为8 V - 2.5 V = 5.5 V。
