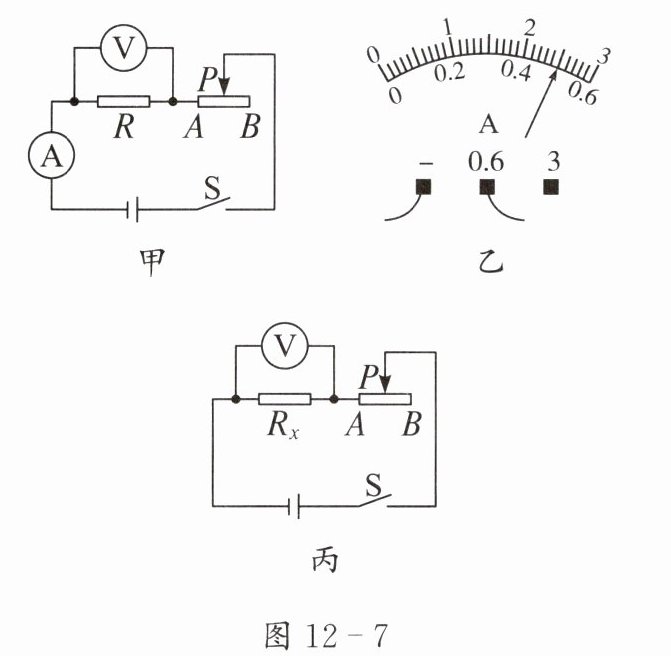

在“用电流表和电压表测电阻”实验中,所用的电路图如图 12 - 7 甲所示,已知电源电压 U 保持不变,滑动变阻器的最大阻值为 R₀。

(1)闭合开关 S 前,滑动变阻器的滑动头 P 应移至______(选填“A 端”“中间”或“B 端”)。
(2)闭合开关 S,移动滑动变阻器的滑动头 P,当电压表的示数为 2.5 V 时,电流表的示数如图 12 - 7 乙所示,则本次测得待测电阻的阻值为______ Ω。接着多次改变滑动头 P 的位置,测得多组电压值和电流值,其主要目的是______(选填“验证实验结果是否正确”或“减小测量误差”)。
(3)完成测电阻后,小明思考这样一个问题“假如没有电流表,怎么测出待测电阻的阻值”。于是他设计了如图 12 - 7 丙所示的电路,请帮助他将实验步骤补充完整。
①______前,将滑动变阻器的滑动头 P 移至______。
②闭合开关 S,读出此时电压表的示数 Uₓ。
③待测电阻的阻值 Rₓ = ______(用已知物理量和所测物理量的符号表示)。

答案：
(1)B端
(2)5 减小测量误差
(3)①闭合开关S B端 ③UₓR₀/(U-Uₓ)
