《2025年同步测控优化设计九年级物理全一册北师大版》

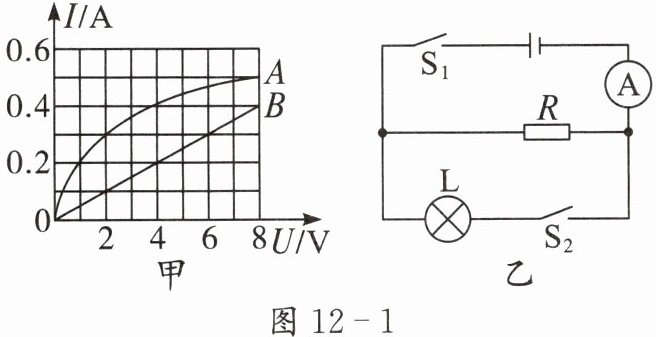

1. 小灯泡 L 和定值电阻 R 的 I - U 图像如图 12 - 1 甲所示,它们的连接情况如图 12 - 1 乙所示。闭合$ S_1、$断开$ S_2 $时,电流表的示数为 0.4 A。下列说法正确的是( )。


A.定值电阻 R 的阻值是 16 Ω
B.同时闭合$ S_1、$$S_2 $时,电流表的示数为 0.9 A
C.小灯泡 L 的电阻随着电压的增大而减小
D.同时闭合$ S_1、$$S_2 $时,小灯泡 L 和定值电阻 R 的电阻之比是 5∶4

答案： B

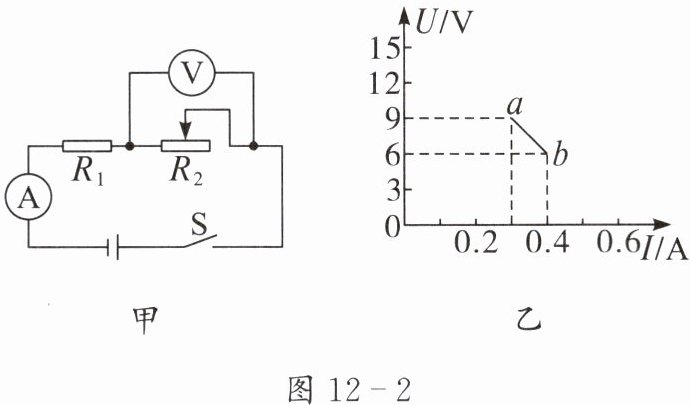

2. 如图 12 - 2 甲所示的电路中,电源电压保持不变$,R_1 $为定值电阻。当滑动变阻器$ R_2 $的滑动头从 a 点移到 b 点时,滑动变阻器的 U - I 图像如图 12 - 2 乙所示。电源电压为_________ V,定值电阻$ R_1 $的阻值是_________ Ω。

答案： 18 30
