4. 阅读短文,回答问题。
体脂率

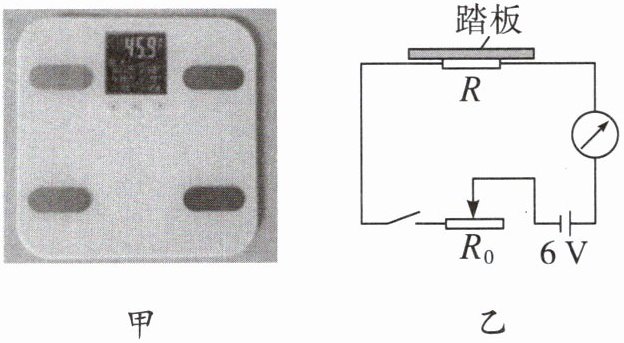

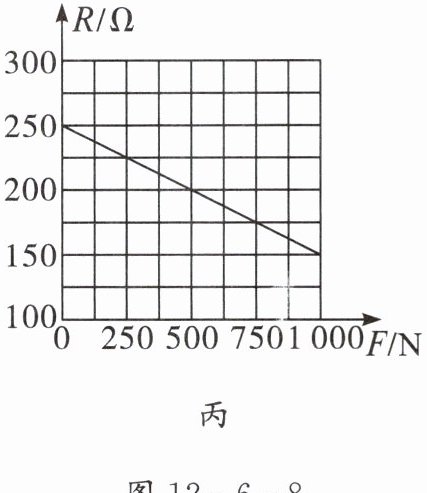

图 12 - 6 - 8 甲为一款市面上常见的体脂秤,其体重测量部分的简化电路如图 12 - 6 - 8 乙所示,由压敏电阻 $ R $(其阻值随所受压力 $ F $ 变化的关系图像如图 12 - 6 - 8 丙所示)、数字式仪表 $ ◯ $(其阻值可忽略不计)、滑动变阻器 $ R_0 $、电源等组成。踏板的质量忽略不计,电源电压恒为 $ 6 $ V。当被测者站在踏板上时,数字式仪表 $ ◯ $ 显示被测者的体重,同时踏板上的导电镀膜玻璃会给人体通入特定频率的电信号,由于脂肪比肌肉和人体其他组织的导电性差,特定频率的电信号通过人体时,电信号会因人体导电性的不同而发生不同程度的变化,根据这一变化加上被测者的身高、体重等信息,可计算出被测者的体脂率。


(1)人运动时,存储在脂肪中的能量的一部分转化为人体的______(选填“内能”或“化学能”),导致人体温度升高。肌肉的密度比脂肪的大,肌肉比脂肪更容易导电,若人的体脂率下降而体重不变,则人体的电阻______(选填“增大”或“减小”)。
(2)测量体脂率前需要先录入被测者的身高信息,才能准确计算出体脂率,因为人体身高越高,相当于导体的______越大,其他条件一定时,电阻就越大。
(3)如图 12 - 6 - 8 乙所示,数字式仪表 $ ◯ $ 是由______(选填“电压”或“电流”)表改装而成的。某被测者穿着橡胶拖鞋站在踏板上,发现体重测量结果正常,而体脂率测量结果偏差很大,这是因为橡胶是______体。
(4)若 $ R_0 $ 接入电路的电阻为 $ 100 $ Ω,某被测者站在踏板上时,电路中的电流为 $ 20 $ mA,此时踏板受到的压力为______ N。

答案：
(1)内能 减小
(2)长度
(3)电流 绝缘
(4)500
