《2025年同步测控优化设计九年级物理全一册北师大版》

一、认识敏感元件
1. 敏感元件通常以其可检测的物理量来命名,如______、______、______、______、______、______元件等。
2. 热敏电阻可分为______、______。

答案： 1.热敏 光敏 压敏 磁敏 气敏 湿敏
2.正温度系数热敏电阻器 负温度系数热敏电阻器

二、设计恒温电热杯的温度显示系统
1. 热敏电阻能把温度变化转化成______的变化,而电阻值的变化可以引起电路中______或______的变化。
2. 可以通过______或______的变化,来显示热敏电阻所检测出的温度变化情况。

答案： 1.电阻值 电压 电流
2.电压 电流

三、制作恒温电热杯的电子测温装置
可以利用______或______的示数显示所测量的温度值。

答案： 电压表 电流表

四、设计恒温电热杯的控温工作流程
1. ______是用规定的符号描述一个程序中所需要的各项操作或判断的图示。
2. 程序流程图一般有三种结构：______、______、______。

答案： 1.程序流程图
2.顺序结构 判断结构 循环结构

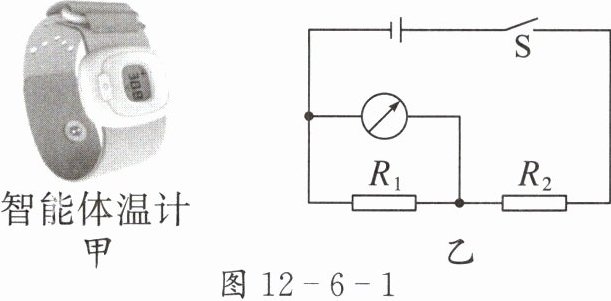

1. 小军受穿戴式“智能体温计”(如图 12 - 6 - 1 甲所示)的启发,设计了如图 12 - 6 - 1 乙所示的体温计电路图,用电表的示数大小反映温度的高低,热敏电阻 $ R_1 $ 的阻值随温度的升高而增大,定值电阻 $ R_2 $ 起保护电路的作用。下列分析正确的是( )。


A.该电路中的电表是由电流表改装而成的
B.只有开关 $ S $ 闭合,$ R_1 $ 的阻值才能随温度变化而变化
C.闭合开关 $ S $,温度变化时,$ R_2 $ 两端的电压不变
D.闭合开关 $ S $,温度升高时,电路中的电流变小

答案： D

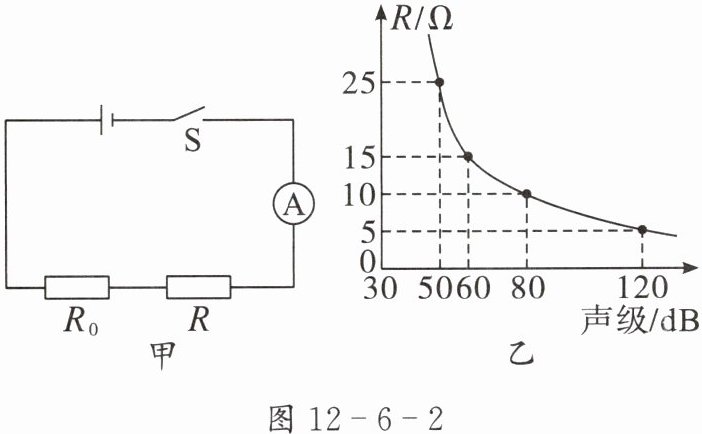

2. 噪声污染是当今社会四大污染之一,长期处于噪声环境中会影响身心健康。为了监测周围环境声音的强弱(即声级),同学们找来定值电阻 $ R_0 $、声敏电阻 $ R $(其阻值会随声级的变化而变化)、电流表、学生电源等器材,设计了可用电流表的示数来反映声级的装置,如图 12 - 6 - 2 甲所示,其中 $ R $ 的阻值随声级变化的关系图像如图 12 - 6 - 2 乙所示,电源电压为 $ 6 $ V 且保持不变。在某次测试中,当声级为 $ 50 $ dB 时,电流表的示数为 $ 0.2 $ A。闭合开关 $ S $,下列说法正确的是( )。


A.电路中的电流随声级的增大而减小
B.$ R_0 $ 的阻值为 $ 15 $ Ω
C.当声级为 $ 80 $ dB 时,电流表的示数为 $ 0.5 $ A
D.当电流表的示数为 $ 0.3 $ A 时,声级为 $ 60 $ dB

答案： D 解析 定值电阻R₀和声敏电阻R串联,电流表测电路电流。当声级增大时,由题图乙可知,声敏电阻R的阻值变小,则总电阻变小,根据I=U/R可知,电路中的电流变大,A错误。当声级为50 dB时,电流表的示数为0.2 A,则总电阻R总=U/I=6 V/0.2 A=30 Ω,由题图乙可知,此时R=25 Ω,则R₀的阻值为R总-R=30 Ω-25 Ω=5 Ω,B错误。当声级为80 dB时,由题图乙可知,此时R=10 Ω,此时电流表的示数I₁=U/R₀+R=6 V/5 Ω+10 Ω=0.4 A,C错误。当电流表的示数为0.3 A时,总电阻R总'=U/I₂=6 V/0.3 A=20 Ω,则此时R=R总'-R₀=20 Ω-5 Ω=15 Ω,由题图乙可知,此时声级为60 dB,D正确。
