《2025年同步测控优化设计九年级物理全一册北师大版》

11. (4 分)如图 C - 11 - 9 所示,在烧杯中加入盐水,然后将连在电压表上的铜片和锌片插入盐水中,这样就制成了一个盐水电池。观察电压表的接线和指针偏转情况可知：锌片是盐水电池的______极,电池的电压为______ V。

答案： 负 0.6

12. (6 分)如图 C - 11 - 10 所示,当$ S_1 $和$ S_3 $闭合、$S_2 $断开时$,L_1、$$L_2 $的连接方式是_________。当$ S_1 $和$ S_3 $断开、$S_2 $闭合时$,L_1、$$L_2 $的连接方式是_________。如果$ S_1、$$S_2、$$S_3 $都闭合,则会出现的电路故障是_________。

答案： 并联 串联 短路

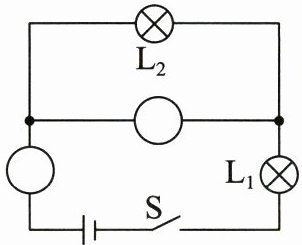

13. (4 分)为使电路正常工作,请在图 C - 11 - 11 中的“○”内填入电流表或电压表的符号。

答案：
如图D-C-1所示

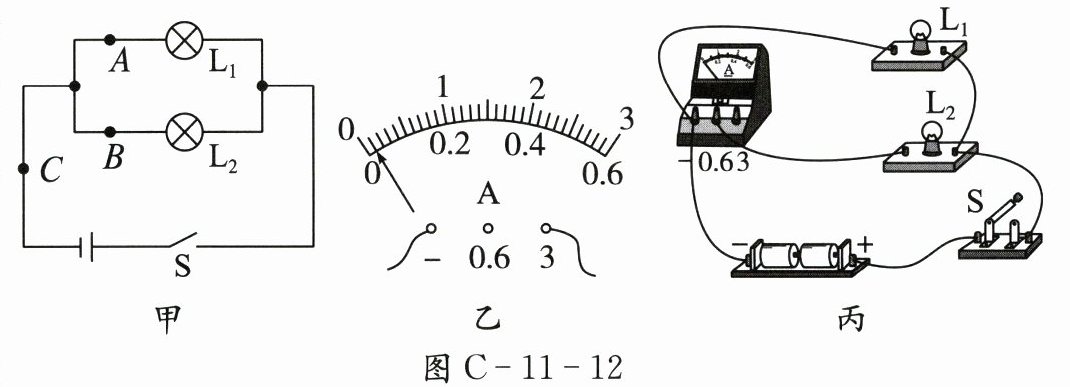

14. (12 分)明明和亮亮探究并联电路中的电流规律,设计的实验电路图如图 C - 11 - 12 甲所示。

(1)在连接电路时发现,刚接好最后一根导线,电流表的指针就发生了偏转,由此可知,在连接电路时,他们忘了______。
(2)闭合开关 S,若发现电流表的指针偏转角度太小,如图 C - 11 - 12 乙所示,为使测量正常进行,接下来应该______。
(3)测量了 B 点的电流之后,他们想测量 C 点的电流,请在图 C - 11 - 12 丙中移动一根导线,使其能测量 C 点的电流。在移动的导线上画“×”,并用笔画线表示导线画出正确的导线。
(4)亮亮先将电流表接在 L_1 所在的支路中,闭合开关 S,观察到 L_2 发光、L_1 不发光,电流表无示数,电路可能存在的故障是______(选填“L_1 断路”或“L_1 短路”)。
(5)明明发现两个灯泡中,一个很亮,一个发光微弱,原因是______(填选项字母)。
A. 发光微弱的灯泡被短路
B. 灯泡的规格不同
C. 发光微弱的灯泡灯丝断了

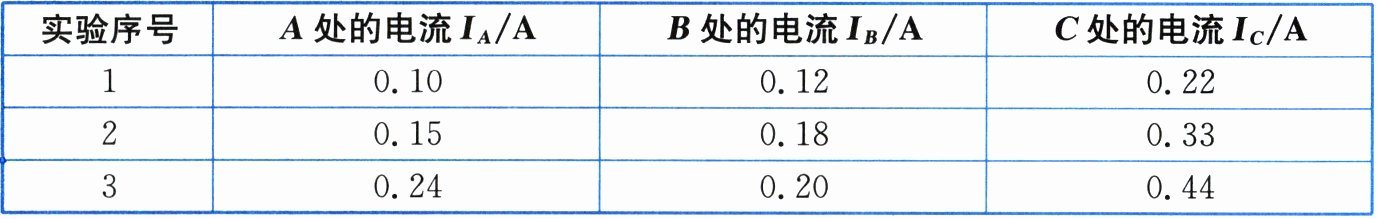

(6)通过分析下表中的实验数据,可以得出结论：在并联电路中,干路电流等于______。
|实验序号|A 处的电流 $ I_A $/A|B 处的电流 $ I_B $/A|C 处的电流 $ I_C $/A|
|1|0.10|0.12|0.22|
|2|0.15|0.18|0.33|
|3|0.24|0.20|0.44|

答案：

(1)断开开关
(2)改用电表0~0.6 A的量程
(3)如图D-C-2所示
(4)L₁ 断路
(5)B
(6)各支路电流之和
