《2025年同步测控优化设计九年级物理全一册北师大版》

2. 为了安全、准确地用伏安法测量小灯泡的电阻,某同学对电路连接提出了以下几点要求,其中不必要的是( )。

A.在连接电路时,开关应断开
B.电表量程的选择要合适
C.开关须接在靠近电源正极的位置
D.电表的正、负接线柱不能接反

答案： C

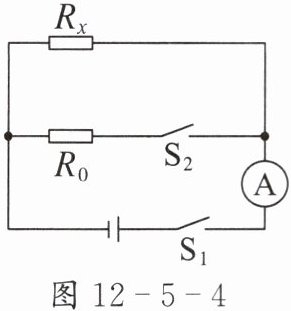

3. 如图 12 - 5 - 4 所示,电源电压保持不变,定值电阻$R_{0}= 20 Ω$。只闭合开关$S_{1}$,电流表的示数为 0.3 A；闭合开关$S_{1}和S_{2}$,电流表的示数为 0.42 A,则电阻$R_{x}$的阻值为____$Ω$。

答案： 8

1. “伏安法测定值电阻的阻值”和“伏安法测小灯泡的电阻”是电学中的两个重要实验,小聪对这两个实验进行了梳理和对比,下列说法正确的是( )。

A.两个实验的原理不同
B.滑动变阻器在两个实验中的作用仅是保护电路
C.两个实验进行多次测量的目的不同
D.两个实验都采用了控制变量法

答案： C

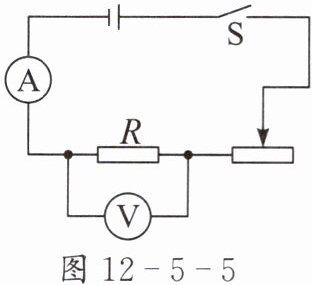

2. 图 12 - 5 - 5 是多个电学实验的实验电路图,其中滑动变阻器有很大的作用,除了保护电路外,下列实验中滑动变阻器的作用与其他实验不同的是( )。


A.探究电流与电压的关系
B.探究电流与电阻的关系
C.测定值电阻的阻值
D.测小灯泡的电阻

答案： B

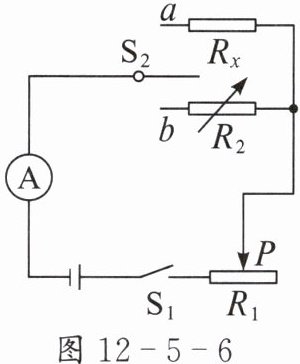

3. 小文用等效思想测电阻$R_{x}$的阻值,电路图如图 12 - 5 - 6 所示,其中$R_{2}$是可调节且可直接读数的电阻箱。下列测量步骤有错误的是( )。


A.闭合$S_{1}和S_{2}$前,为保护电路,把$R_{1}和R_{2}$的阻值都调到最大
B.闭合$S_{1}$,将$S_{2}接到a$点,适当调节滑动头$P$的位置,记下电流表的示数$I$
C.闭合$S_{1}$,将$S_{2}接到b$点,适当调节滑动头$P的位置和R_{2}$的阻值,使电流表的示数仍为$I$
D.记录此时电阻箱接入电路的阻值$R_{2}$,则待测电阻的阻值$R_{x}= R_{2}$

答案： C

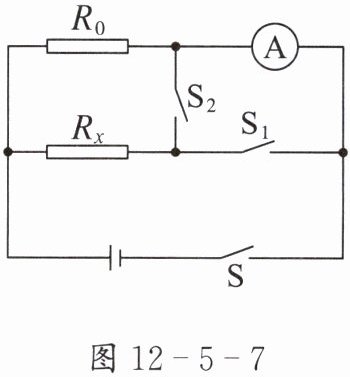

4. 图 12 - 5 - 7 是测量未知电阻$R_{x}$的电路图,电源电压保持不变,定值电阻$R_{0}= 10 Ω$。请将主要实验步骤补充完整,并进行数据处理。

(1)实验步骤
①闭合开关$S和S_{1}$,读出并记录电流表的示数$I_{1}$。
②____,读出并记录电流表的示数$I_{2}$。
③计算$R_{x}$的阻值。
(2)数据处理
$I_{1}= 0.3 A$,$I_{2}= 0.5 A$,则$R_{x}= $____$Ω$。

答案：
(1)断开开关$S_{1}$,闭合开关$S_{2}$；
(2)15
