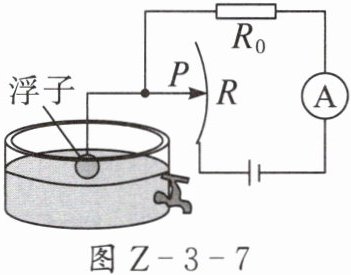

7. 如图 Z-3-7 所示,这是一种测定油箱内油量的装置,其中 R 是滑动变阻器的电阻片,R₀为定值电阻。当油量减少时,滑动变阻器的滑动头 P 向上移动,则电路中的( )。


A.总电阻增大,电流减小
B.总电阻增大,电流增大
C.总电阻减小,电流增大
D.总电阻减小,电流减小

答案： A

一、用电流表和电压表测电阻(伏安法测电阻)
1. 实验原理：____。
2. 实验器材
(1)测量电压的器材是____。
(2)测量电流的器材是____。
(3)改变待测电阻两端电压的器材是____。

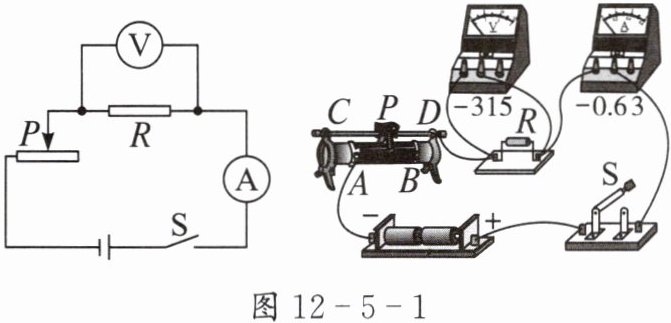

3. 实验电路图、实物连接图

4. 实验注意事项
(1)在连接电路时,开关要____。
(2)闭合开关前,将滑动变阻器的滑动头置于____。
5. 实验数据记录表

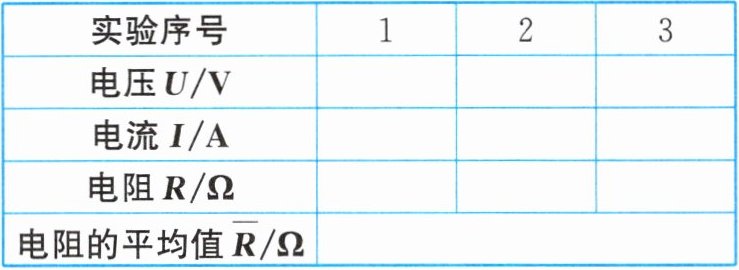

|实验序号|1|2|3|
|电压$U/V$| | | |
|电流$I/A$| | | |
|电阻$R/Ω$| | | |
|电阻的平均值$\overline{R}/Ω$| | | |

6. 实验数据处理
分别计算出每次实验中所测电阻的阻值,然后计算它们的____以减小误差。

答案： 1.$R=\frac{U}{I}$；2.
(1)电压表；
(2)电流表；
(3)滑动变阻器；4.
(1)断开；
(2)阻值最大处；6.平均值

二、特殊法测电阻

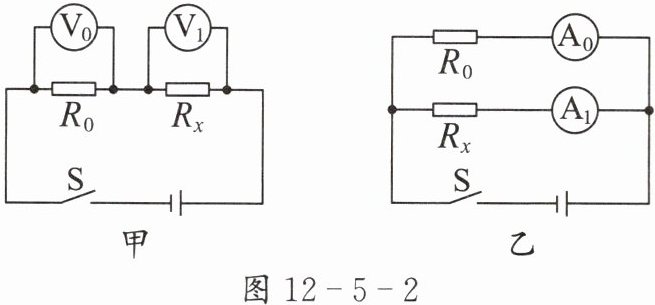

1. 用电压表和已知阻值的定值电阻$R_{0}测未知电阻R_{x}$的阻值。设计的电路图如图 12 - 5 - 2 甲所示。测得$R_{0}两端的电压为U_{0}$,$R_{x}两端的电压为U_{x}$,则$R_{x}= $____。

2. 用电流表和已知阻值的定值电阻$R_{0}测未知电阻R_{x}$的阻值。设计的电路图如图 12 - 5 - 2 乙所示。测得通过$R_{0}的电流为I_{0}$,通过$R_{x}的电流为I_{x}$,则$R_{x}= $____。

答案： 1.$\frac{U_{x}}{U_{0}}R_{0}$；2.$\frac{I_{0}R_{0}}{I_{x}}$
