《2025年同步测控优化设计九年级物理全一册北师大版》

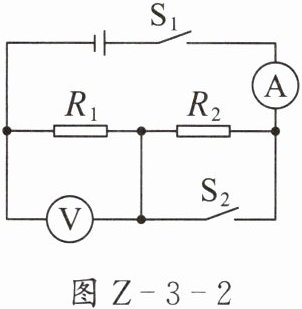

2. 如图 Z-3-2 所示,电源电压不变$,R_1、$$R_2$均为定值电阻。闭合开关$ S_1,$电压表和电流表有示数。再闭合开关$ S_2,$下列说法正确的是( )。


A.电压表的示数不变
B.电流表的示数变小
C.电压表和电流表示数的比值不变
D.电压表和电流表示数的乘积变小

答案： C

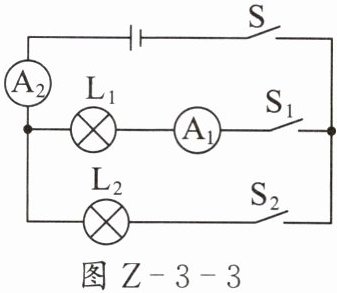

3. 如图 Z-3-3 所示,电源电压恒定。闭合开关 S、$S_1$和$ S_2,$灯$ L_1、$$L_2$都正常发光。现断开开关$ S_2,$下列说法正确的是( )。


A.电流表$ A_2$的示数变小
B.电流表$ A_1$的示数变大
C.电流表$ A_2$的示数不变
D.电流表$ A_1$的示数变小

答案： A

4. 如图 Z-3-4 所示,电源电压不变$,R_1$为定值电阻。开关 S 闭合后,滑动变阻器$ R_2$的滑动头向右移动时,下列说法错误的是( )。


A.电压表测的是$ R_1$两端的电压
B.电流表的示数变大
C.电压表的示数变小
D.电压表与电流表的示数之比不变

答案： B

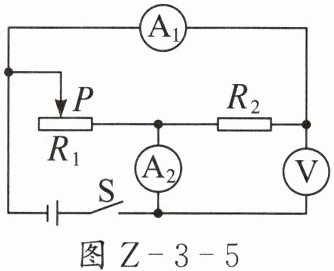

5. 如图 Z-3-5 所示,电源电压恒定$,R_2$为定值电阻。闭合开关 S 后,将滑动变阻器$ R_1$的滑动头 P 向左移动,下列说法正确的是( )。


A.电流表$ A_1$的示数变大
B.电压表 V 的示数变小
C.电流表$ A_2$与$ A_1$的示数之差不变
D.电压表 V 与电流表$ A_2$的示数之比变大

答案： D

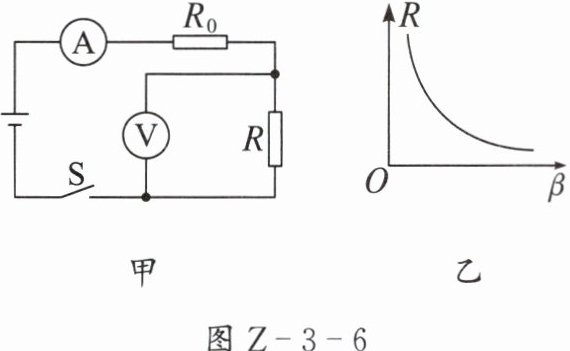

6. 图 Z-3-6 甲为某科技小组设计的汽车有害尾气排放检测电路,电源电压恒定,R₀为定值电阻,R 为气敏电阻,其阻值随其所在处有害尾气浓度 β 变化的关系图像如图 Z-3-6 乙所示。闭合开关 S,当电压表的示数低于某个值 U 时会触发报警电路(图中未画出)。下列说法正确的是( )。


A.R 的阻值随其所在处有害尾气浓度的增大而增大
B.闭合开关 S,当 R 所在处有害尾气浓度增大时,电流表的示数变小,电压表的示数变大
C.闭合开关 S,当 R 所在处有害尾气浓度增大时,电流表的示数变大,电压表的示数变小
D.为使有害尾气浓度较小时就触发报警电路,应减小 R₀的阻值

答案： C
