《2025年同步测控优化设计九年级物理全一册北师大版》

6. 阅读短文,回答问题。
隔电墙与水电阻

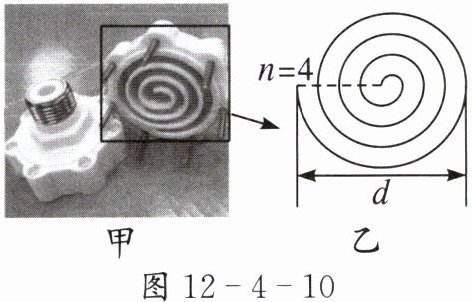

家用电热水器工作时,加热器内胆里的水有时也会通电。为保证人的洗浴安全,几乎所有电热水器都要求安装“隔电墙”(如图 12 - 4 - 10 甲所示)。“隔电墙”是一种简称,它确切的表述是“水电阻衰减隔离法”。它利用了水本身具有电阻的特性,达到“隔电”的效果。

皮肤干燥时人体电阻为 $10^4 ～ 10^5$ Ω,皮肤潮湿时人体电阻可降到 $10^3$ Ω 以下。为保证人体安全,只要控制通过人体的电流不超过一个阈值即可。“隔电墙”中每厘米水的电阻约为 200 Ω,在设计“隔电墙”时,一般会尽量增加水流的长度,以达到增大电阻、减小电流的目的。如图 12 - 4 - 10 乙所示,将水流路径设计成螺旋结构以增加水流的长度。
虽然“隔电墙”有一定的保护作用,但为了保护自己的生命安全,最有效的措施还是洗浴的时候把电热水器的插头拔掉。
(1) 一般人体安全电压不高于 36 V,不同环境下人体导电情况不同,为保证安全,加在人体上的电压不能超过最大安全电压的三分之一。假设皮肤潮湿时人体电阻为 300 Ω,通过人体的绝对安全电流不超过______A。
(2) 淋浴时,水电阻与人体电阻呈______(选填“串联”或“并联”)关系。为保证安全,水电阻上的最小电压为 208 V。
① 水电阻的最小阻值为______Ω,“隔电墙”中水流的长度至少约为______cm。
② 如图 12 - 4 - 10 乙所示,将水流路径设计成螺旋状,螺线长度可用 L = 0.5πnd 近似计算(其中 π 取 3,n 为螺线圈数,d 为最大直径)。当“隔电墙”直径为 2 cm 时,为保证生命安全,螺线圈数 n 至少为______圈。(结果取整数)

答案：
(1)0.04
(2)串联 ①5200 26 ②9

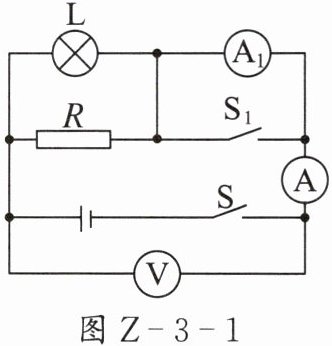

1. 如图 Z-3-1 所示,电源电压保持不变。闭合开关 S、$S_1$后,再断开$ S_1$时( )。


A.灯 L 变暗
B.电压表 V 的示数变小
C.电流表$ A_1$的示数变大
D.电流表 A 的示数变小

答案： C
