《2025年同步测控优化设计九年级物理全一册北师大版》

3. 某同学由 I = $\frac{U}{R}$ 想到 R = $\frac{U}{I}$,下列对于 R = $\frac{U}{I}$ 的理解正确的是( )。

A.电阻与电压成正比
B.电流一定时,电阻与电压成正比
C.导体的电阻与电流、电压有关
D.导体的电阻与电流、电压无关,是其自身的一种属性,只与导体的材料、长度、横截面积和温度有关

答案： D

(1) 电源两端的电压。
(2) 电阻 R$_2$ 的阻值。

答案：
(1)12 V
(2)40 Ω

1. 如图 12 - 4 - 5 所示,电源电压保持不变。闭合开关 S,将滑动变阻器 R$_2$ 的滑动头 P 向右移动时,下列说法正确的是( )。


A.电流表和电压表的示数均变小
B.电流表和电压表的示数均变大
C.电流表的示数变小,电压表的示数变大
D.电流表的示数变大,电压表的示数变小

答案： A

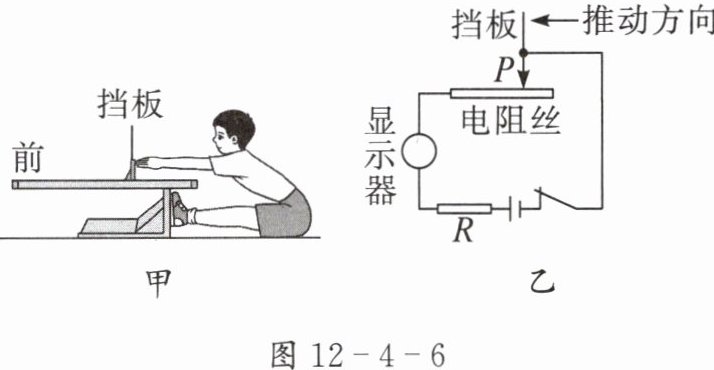

2. 图 12 - 4 - 6 甲是体育测试中“坐位体前屈”项目示意图,图 12 - 4 - 6 乙是仪器内部电路图(电源电压恒定)。测试时学生沿着水平方向向前推动挡板,显示器示数的大小能够反映学生身体柔韧性的水平。下列说法正确的是( )。


A.显示器由电压表改装而成
B.为了节约电能,应该将定值电阻 R 去掉
C.身体柔韧性好的同学测试时,电路中的电流较大
D.把挡板向前推的距离越远,电阻丝接入电路的电阻越大

答案： C

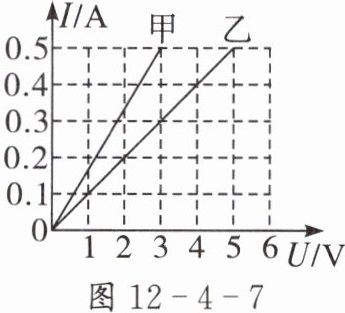

3. 图 12 - 4 - 7 是电阻甲和乙的 I - U 图像,由图可知：R$_甲$______(选填“＞”“＜”或“=”)R$_乙$,电阻甲的阻值为______Ω。若将电阻甲和乙并联在同一电源两端,则电阻甲和乙两端的电压大小关系是 U$_甲$______(选填“＞”“＜”或“=”)U$_乙$。

答案： ＜ 6 =
