6. 如图 C - 11 - 5 所示,当开关闭合后,两灯均不亮。现用电流表检查故障,当电流表依次并联接在 A 和 B、A 和 D 之间时,电流表的示数均为零；当电流表并联接在 B 和 C 之间时,电流表有示数且有一个灯发光。若故障只有一处,则电路发生的故障是( )。
$A. L_2 $断路
$B. L_1 $断路
C. 开关处断路
D. 电源接线柱接触不良
$A. L_2 $断路
$B. L_1 $断路
C. 开关处断路
D. 电源接线柱接触不良
答案：
A
7. 如图 C - 11 - 6 甲所示,当闭合开关时,两个电压表的指针均如图 C - 11 - 6 乙所示。当开关闭合时$,L_1、$$L_2 $两端的电压分别是( )。
A.7 V、1.4 V
B.1.4 V、7 V
C.5.6 V、1.4 V
D.1.4 V、5.6 V
A.7 V、1.4 V
B.1.4 V、7 V
C.5.6 V、1.4 V
D.1.4 V、5.6 V
答案：
C

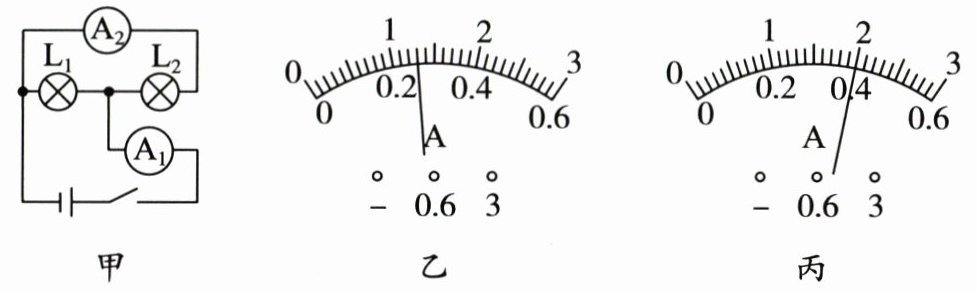

8. 用如图 C - 11 - 7 甲所示的电路探究电路的电流规律,闭合开关,电流表$ A_1、$$A_2 $的示数分别如图 C - 11 - 7 乙、丙所示,则通过灯泡$ L_1、$$L_2 $的电流分别是( )。
A.1.4 A、0.4 A
B.0.5 A、0.4 A
C.0.9 A、0.4 A
D.0.9 A、1.3 A
A.1.4 A、0.4 A
B.0.5 A、0.4 A
C.0.9 A、0.4 A
D.0.9 A、1.3 A
答案：
C
9. (6 分)家用可移动插座上的开关闭合时,指示灯会发光,插孔能正常通电；如果指示灯损坏,开关闭合时插孔仍能正常通电。由此可知,开关和插孔是______联的,指示灯和插孔是______联的。开关闭合后,接入插座的用电器增多,连接可移动插座的导线中的电流______(选填“增大”“减小”或“不变”)。
答案：
串 并 增大
10. (4 分)如图 C - 11 - 8 所示,闭合开关 S 后$,A_1 $的示数为$ 1.2 A,A_2 $的示数为$ 0.8 A,A_3 $的示数为 1.0 A,灯泡$ L_1、$$L_2、$$L_3 $是_________(选填“串联”或“并联”)的,通过灯泡$ L_2 $的电流为_________ A。
答案：
并联 0.6
