《2025年同步测控优化设计九年级物理全一册北师大版》

4. 图12-3-10是一台亮度可调的台灯的电
路示意图,其中$A、B$之间是一段弧形电
阻丝,$B、C$之间接开关,$OP$是滑动头且
可绕$O$点旋转,$P$端与电阻丝接触良好。
请用笔画线表示导线将电路图连接完整。

答案：
如图D−12−4所示　　　　　　　

5. 阅读短文,回答问题。
插入式电阻箱
电阻箱是一种可以调节电阻大小并
且能够显示电阻阻值的变阻器。在电路
中起到改变电流大小和部分电路两端电
压大小的作用。电阻箱的原理是通过改
变接入电路的电阻线长度来改变其接入
电路的电阻。电阻箱虽然不能连续地改
变其接入电路的电阻,但它能够直接读取
电阻值。
除了旋钮式电阻箱外,插入式电阻箱
也是经常用到的一种电阻箱。其原理是
通过铜塞插入或拔出改变接入电路的电
阻线长度,从而改变接入电路的电阻大

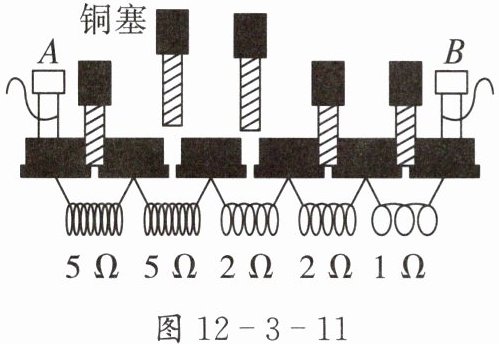

小。图12-3-11是插入式电阻箱的结构
示意图,在电路中,铜塞可被视为无电阻
导线,插入铜塞后,与其对应的电阻线会
被短路。插入式电阻箱应用广泛,常用于
电子设备校准、电路测试、教学实验等。

(1)插入式电阻箱的工作原理是通过改变______
来改变接入电路的电阻大小。
(2)图12-3-11中$A、B$两个接线柱之
间接入电路的电阻是______Ω。
(3)$A、B$两个接线柱之间能提供的最大
电阻是______Ω。

答案：
(1)接入电路的电阻线长度　
(2)7　
(3)15

欧姆定律
1. 内容：通过导体的电流,与导体两端的电压成______,与导体的电阻成______。
2. 公式：______。

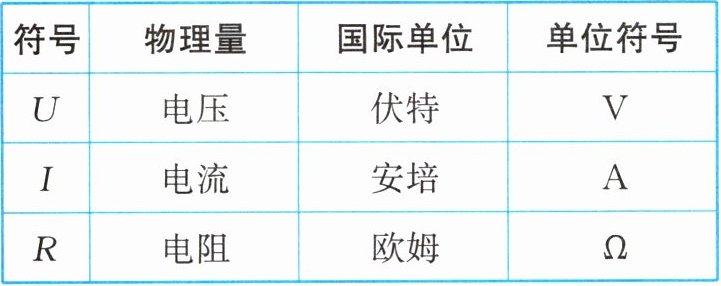

3. 公式中各符号代表的物理量及其单位
|符号|物理量|国际单位|单位符号|
|U|电压|伏特|V|
|I|电流|安培|A|
|R|电阻|欧姆|Ω|

答案： 1.正比 反比 2.$I=\frac{U}{R}$
