《2025年同步测控优化设计九年级物理全一册北师大版》

3. 如图12-3-4所示,电路中$\frac{A}{} $_________$\frac{B}{}$

的一根导线已经与滑动变阻
器$\circ{~}-\wwww~o的B$接线柱相连,当滑动
图12-3-4
变阻器的滑动头$P$向左移动时,要使滑动
变阻器接入电路的电阻变大,电路中的另
一根导线应与滑动变阻器的______(选
填"A""C"或"D")接线柱相连。滑动变
阻器是通过改变电阻丝接入电路的
_____来改变其接入电路的电阻大小的。

答案： D　长度

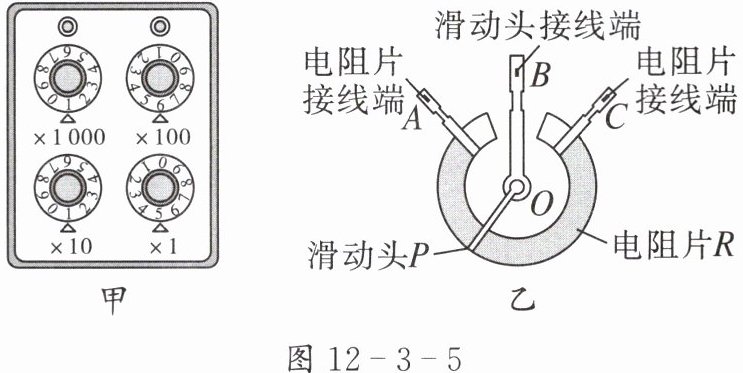

4. 如图12-3-5甲所示,电阻箱的示数为
______ Ω。图12-3-5乙是旋转式变阻
器的结构图,它通过改变电阻片接入电路
的______(选填"粗细""长度"或"材料")
来改变其接入电路的电阻,从而改变电路
中的电流。$A、B、C$为它的三个接线端,滑
动头$P$为旋转触针。若将它接入电路中调
节灯泡的亮度,逆时针旋转滑动头$P$能使
灯泡的亮度变大,则应将______(选填"A、
B""B、C"或"A、C")接线柱接入电路中。

答案： 1615　长度　B、C

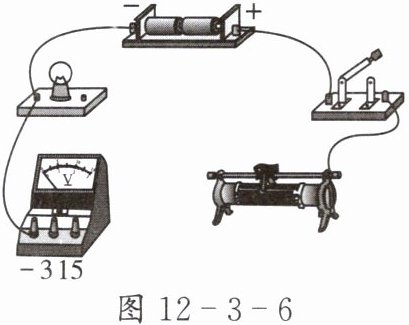

5. 如图12-3-6所示,电路中有两根导线尚
未连接,请用笔画线表示导线将电路连接
完整。要求:电压表测小灯泡两端的电
压;闭合开关,向左移动滑动变阻器的滑
动头,小灯泡变亮。

答案：
如图D−12−3所示　　　　　

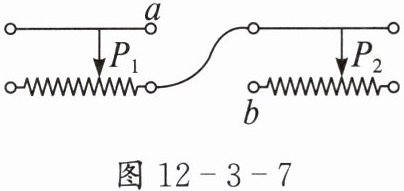

1. 如图12-3-7所示,将两个滑动变阻器串
联起来,将$a端和b$端接入电路中,要使两
个滑动变阻器接入电路的总电阻最大,那
么这两个变阻器的滑动头位置为(　　)。


A.$P_1$在最右端,$P_2$在最右端
B.$P_1$在最右端,$P_2$在最左端
C.$P_1$在最左端,$P_2$在最右端
D.$P_1$在最左端,$P_2$在最左端

答案： C

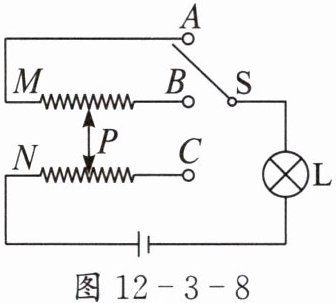

2. (多选)如图12-3-8

所示,$BM、CN$为两
根相同的电阻丝,$P$
可自由移动。下列说
法正确的是(　　)。

A.$S和A$接触,$P$向右移动,灯泡变暗
B.$S和B$接触,$P$向右移动,灯泡变暗
C.$S和C$接触,$P$向左移动,灯泡亮度不变
D.$S和C$接触,$P$向右移动,灯泡变暗

答案： AC

3. 实验室中常用的滑动变阻器是通过____
______来改
变其接入电路的电阻的。其铭牌上标
有"15 Ω　0.5 A"的字样,其中"0.5 A"表示
______。

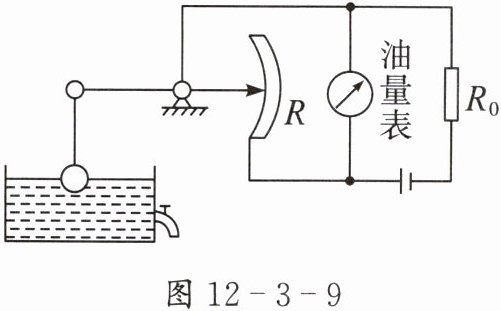

一种自动测定油箱内油面高度的装置如
图12-3-9所示,当油箱中的油面下降
时,$R$接入电路的阻值将______(选填"增
大""减小"或"不变")。

答案： 改变接入电路的电阻丝长度　这个滑动变阻器允许通过的最大电流是0.5A　增大
