《2025年同步测控优化设计九年级物理全一册北师大版》

 二、电阻箱
1. 在电路图中的符号:______。
2. 电阻箱的读数:各旋钮对应指示点的
示数乘面板上标记的倍数,再将它们______。

答案：
1. 　2.相加

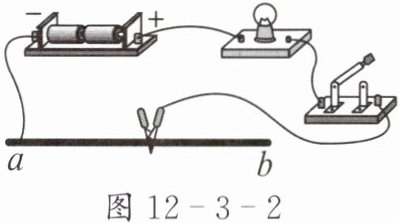

1. 如图12-3-2所
示,$ab$为一根铅笔芯,闭合开关后,$a$
小灯泡发光,当夹
子向右移动时,小灯泡的亮度会发生变化。
下列说法正确的是(　　)。


A.小灯泡与铅笔芯是并联的
B.接入电路的铅笔芯变长,小灯泡变亮
C.接入电路的铅笔芯变长,电路中的电阻
变大
D.将铅笔芯换成塑料管,小灯泡仍会发光

答案： C

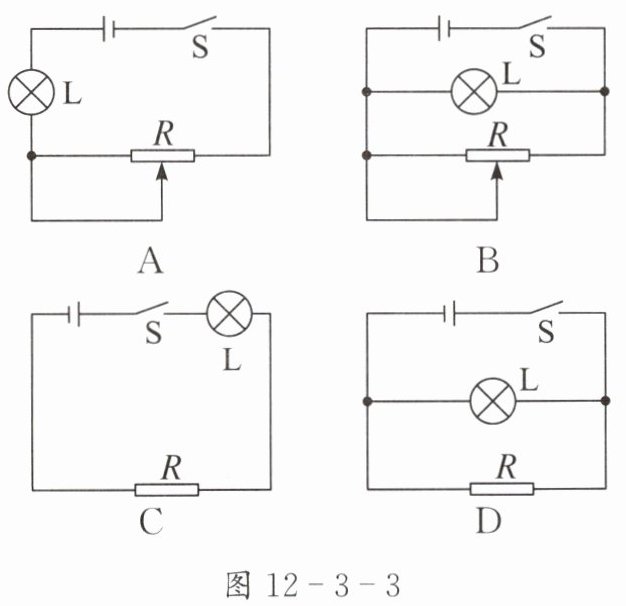

2. 小光设计了一盏能调节亮度的台灯,如图
12-3-3所示的设计符合要求的是
(　　)。

答案： A
