《2025年同步测控优化设计九年级物理全一册北师大版》

2. 图12-2-3是一个长方体金属电阻,其质地均匀,长、宽、高分别为a、b、c,且$a＞b＞c$。当电流沿______(选填“AB”“CD”或“EF”)方向通过该电阻时,电流受到的阻碍作用最小。

答案： AB

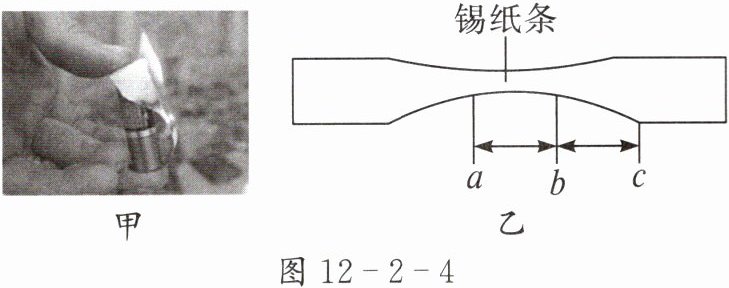

3. 某电视节目展示了一个在野外获取火种的方法：将口香糖锡纸中间剪掉一些,一端接在电池的正极,另一端接在电池的负极,锡纸条很快开始冒烟、着火,如图12-2-4甲所示,这是因为锡纸中的锡具有______(选填“导电”或“导热”)性,将其两端直接与电池正、负极相连会造成______(选填“断路”或“短路”)。如图12-2-4乙所示,若锡纸条ab段的长度等于bc段的长度,则ab段的电阻______bc段的电阻,此时通过ab段的电流______通过bc段的电流。(后两空均选填“大于”“小于”或“等于”)

答案： 导电 短路 大于 等于

4. 现有材料和长度都相同的导体A、B,它们的横截面积$S_{A}＞S_{B}$。如果将它们并联在电路中,则电阻$R_{A}$______$R_{B}$,导体A、B两端的电压$U_{A}$______$U_{B}$。(均选填“＞”“＜”或“=”)

答案： ＜ =

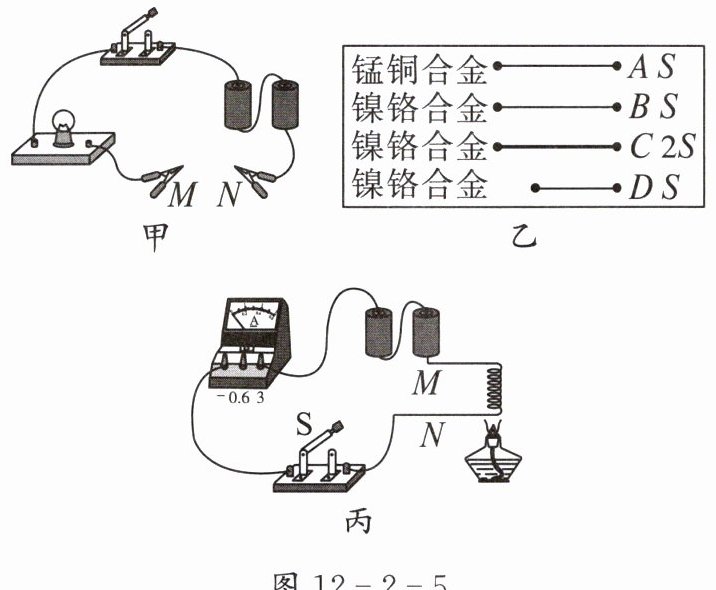

5. 图12-2-5甲是某物理小组探究“导体电阻的大小与什么因素有关”时所用的实验装置,图12-2-5乙是备用的几种导体(A、B、C、D为导体代号,S代表导体的单位横截面积),实验中电源电压保持不变。

思考1：对于材料相同的水管,水管越细、越长,对水的阻力就越大。
猜想①：导体电阻的大小与导体的长度有关。
猜想②：导体电阻的大小与导体的横截面积有关。
思考2：体积相同的不同材料的导体中,其内部的自由电荷数量不同。
猜想③：导体电阻的大小与导体的材料有关。
(1) 为了验证猜想①,应在图12-2-5甲电路中的M、N之间接入图12-2-5乙中的______导体。若在M、N之间接入导体A、B,则可以验证猜想______。
(2) 实验过程中,在图12-2-5甲电路中的M、N之间接入不同导体时,是通过______来判断其电阻大小的,这样的实验方法在物理学中称为______。某次实验时,在M、N之间分别接入两段导体,闭合开关后小灯泡的亮度变化不明显,这时______(选填“能”或“不能”)利用上述方法判断导体的电阻大小,若要利用该装置比较这两段导体的电阻大小,解决办法是______。
(3) 探究过程中,有同学提出“导体电阻的大小还可能跟温度有关”的想法,为了验证该同学的想法,实验小组又进行了如图12-2-5丙所示的实验,他们把电路中的M、N两端与废灯泡中的钨丝连接,闭合开关S后,用酒精灯给钨丝加热,可以观察到电流表的示数变小,这表明随着钨丝温度的升高,钨丝的电阻会______。

答案：
(1)B、D ③
(2)灯泡的亮暗 转换法 不能 在电路中串联一个电流表
(3)变大
