《2025年同步测控优化设计九年级物理全一册北师大版》

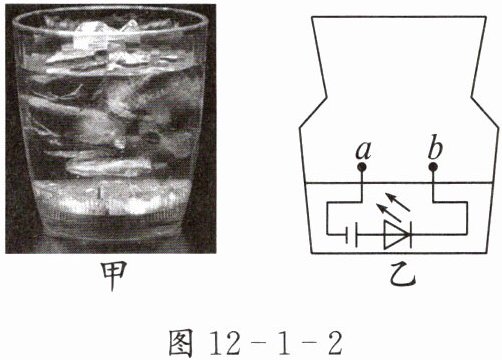

5. 图 12 - 1 - 2 甲是一款发光玻璃杯,其结构及电路如图 12 - 1 - 2 乙所示,a、b 为两金属端。当杯中倒入的液体是______时,底部的电路接通,发光二极管发光。玻璃杯是______,发光二极管是______。(均选填“导体”“半导体”或“绝缘体”)

答案： 导体　绝缘体　半导体

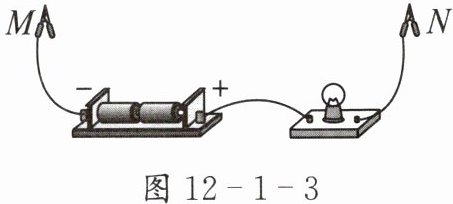

1. 将文具盒里的物品接在图 12 - 1 - 3 中的 M、N 之间,下列物品能使小灯泡发光的是( )。


A.铅笔芯
B.中性笔芯
C.橡皮
D.塑料尺

答案： A

2. (多选)关于电现象的一些知识,下列说法正确的是( )。

A.在通常情况下,人体、大地、金属、盐水都是导体
B.用丝绸摩擦过的玻璃棒能吸引轻小纸屑,说明纸屑一定带电
C.用塑料梳子梳头发时头发会“炸开”,是因为一根根头发带上同种电荷
D.用毛皮摩擦过的橡胶棒带电,是由于在摩擦的过程中创造了电荷

答案： AC

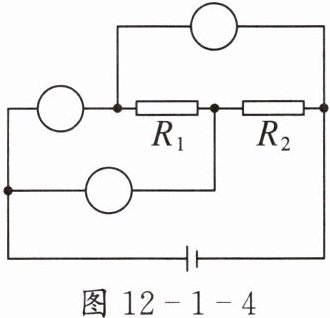

3. 如图 12 - 1 - 4 所示,闭合开关,有电流通过 R_1、R_2,电压表测电源电压,电流表只测通过 R_1的电流,请将开关、电压表、电流表的符号填在图中的$◯$内。

答案： 如图D-12-1所示

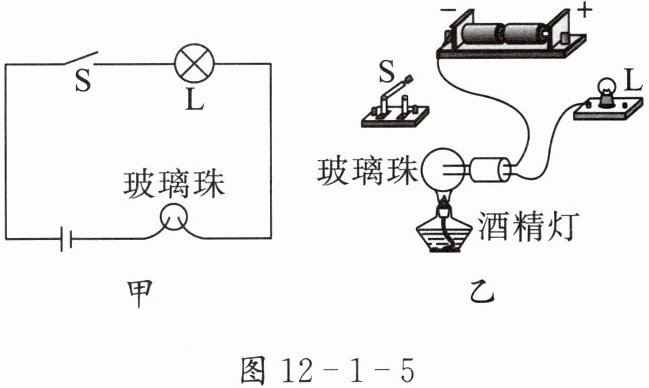

4. 图 12 - 1 - 5 是“探究玻璃加热后导电性能的变化”实验。

(1)图 12 - 1 - 5 甲是设计的实验电路图,图 12 - 1 - 5 乙中的实物未连接完整,请用笔画线表示导线连接实物。
(2)在连接电路的过程中,开关 S 应处于______状态。开始实验时,闭合开关 S,灯泡 L______(选填“发光”或“不发光”),此时电路处于______(选填“通路”或“断路”)状态。
(3)用酒精灯加热玻璃珠,会发现灯泡 L 发光,说明玻璃被加热后由______变成了______。(均选填“导体”或“绝缘体”)

答案：
(1)如图D-12-2所示　
(2)断开　不发光　断路　
(3)绝缘体　导体
