《2025年同步测控优化设计九年级物理全一册北师大版》

1. 如图 11 - 1 所示,当开关 $ S_1 $、$ S_2 $ 都断开时,电路处于______状态；当开关 $ S_1 $ 闭合、$ S_2 $ 断开时,电路处于______状态；当开关 $ S_1 $、$ S_2 $ 都闭合时,电路处于______状态。(均选填“通路”“断路”或“短路”)

答案： 断路 通路 短路

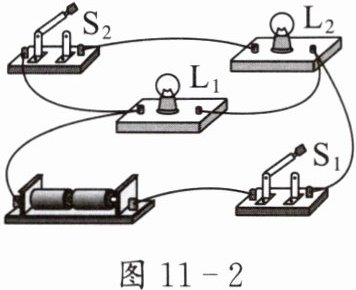

2. 如图 11 - 2 所示,当开关 $ S_1 $、$ S_2 $ 都闭合时,电路中灯______(选填“$ L_1 $”“$ L_2 $”或“$ L_1 $、$ L_2 $”)发光,各支路均处于______状态。

答案： L₁、L₂ 通路

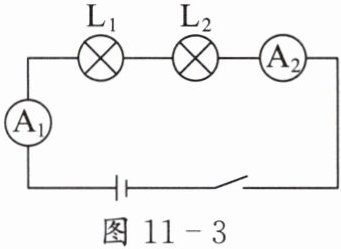

1. 如图 11 - 3 所示,闭合开关后,电流表 $ A_1 $ 的示数是 $ 0.5 \, A $,灯泡 $ L_1 $ 比灯泡 $ L_2 $ 亮,下列说法正确的是( )。

A.通过灯泡 $ L_1 $ 的电流比通过灯泡 $ L_2 $ 的电流大
B.若连接灯泡 $ L_1 $ 的导线断开,则灯泡 $ L_2 $ 仍然发光
C.电流表 $ A_2 $ 的示数是 $ 0.5 \, A $
D.电流表 $ A_2 $ 的示数小于 $ 0.5 \, A $

答案： C

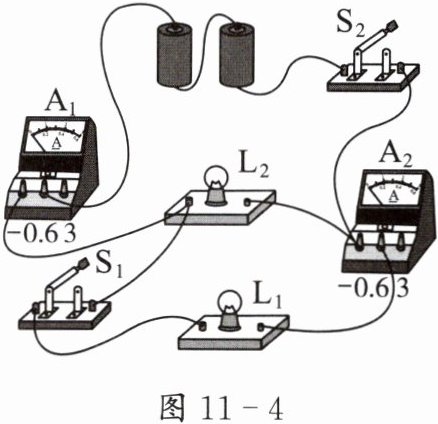

2. 如图 11 - 4 所示,闭合开关 $ S_1 $、$ S_2 $,小灯泡 $ L_1 $ 和 $ L_2 $ 均正常发光,两电表都有示数,下列判断正确的是( )。

A.电流表 $ A_2 $ 只测量通过 $ L_2 $ 的电流
B.电流表 $ A_2 $ 的示数与 $ A_1 $ 的一样大
C.$ L_1 $ 被短路时,$ L_2 $ 正常发光
D.仅断开开关 $ S_1 $,$ L_2 $ 正常发光

答案： D
