《2025年同步测控优化设计九年级物理全一册北师大版》

1. 如图 Z-2-1 所示,开关闭合后,两灯都不亮。用一根导线连接 a、b 两点后,两灯仍不亮,再用这根导线连接 b、c 两点后,两灯还是不亮；仍然用这根导线连接 b、d 两点后,灯$ L_1$亮而灯$ L_2$不亮。假设故障是下列选项中的一个,那么故障可能是( )。


A.灯$ L_1$断路
B.灯$ L_1$短路
C.灯$ L_2$断路
D.开关 S 的接线柱处接线断开

答案： D

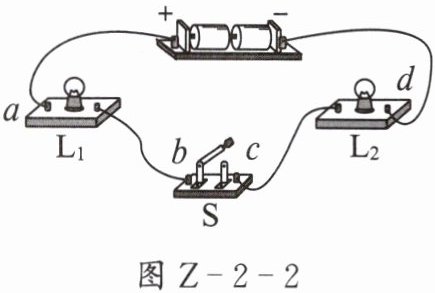

2. 图 Z-2-2 为小明连接的电路,他确认导线连接无误后,闭合开关 S,发现两灯均不发光。于是他将一个电压表分别接到接线柱 a 和 b、b 和 c、a 和 c 上,电压表无示数；再将电压表接到接线柱 d 和 c 上,电压表指针有明显偏转。由此判定电路的故障可能是( )。


A.灯$ L_1$断路
B.灯$ L_2$断路
C.灯$ L_1$短路
D.灯$ L_2$短路

答案： B

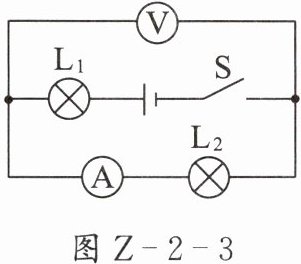

3. 如图 Z-2-3 所示,电源电压恒定。闭合开关 S 后,电路正常工作。过了一会儿,两电表的示数突然都变为零,则该电路中出现的故障可能是( )。

$A. L_1$断路
$B. L_2$短路
$C. L_1$短路
$D. L_2$断路

答案： A
