《2025年同步测控优化设计九年级物理全一册北师大版》

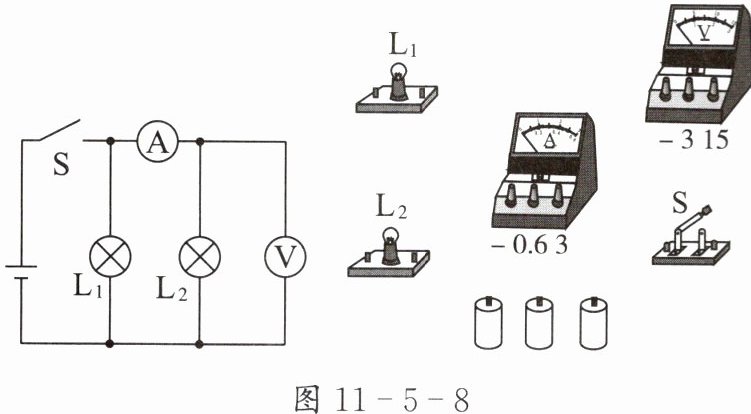

4. 如图 11 - 5 - 8 所示,请根据电路图,用笔画线表示导线把实物元件连接起来。(通过$L_{2}的电流不超过0.5A$)

答案：

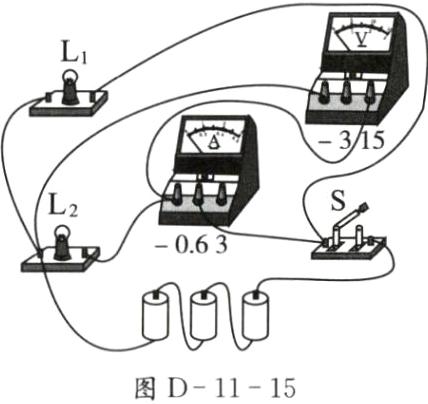

答案如图D−11−15所示
　　　　　

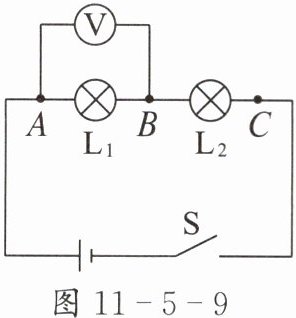

5. 如图 11 - 5 - 9 所示,小明在探究串联电路中的电压规律。

(1)为了使探究得出的结论具有普遍意义,$L_{1}$、$L_{2}$应该选择规格____(选填“相同”或“不同”)的小灯泡。
(2)小明根据电路图连接电路时,开关应处于____状态。实验时他发现电压表的指针偏转角度很小,造成这种现象的原因可能是____。
(3)在测$L_{2}$两端的电压时,小明为了节省时间,采用以下方法：保持电压表的$B$接点不动,只断开$A$接点,并改接到$C$接点上。这种方法____(选填“能”或“不能”)测出$L_{2}$两端的电压,原因是____。
(4)方法改进后,测出$A和B$、$B和C$、$A和C$间的多组电压数据记录在下表中,小明分析实验数据可以得出结论：____。(用$U_{AB}$、$U_{BC}和U_{AC}$表示)

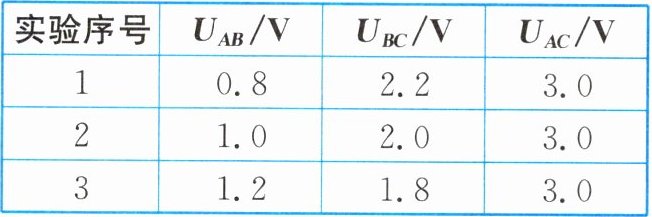

|实验序号|$U_{AB}/V$|$U_{BC}/V$|$U_{AC}/V$|
|1|0.8|2.2|3.0|
|2|1.0|2.0|3.0|
|3|1.2|1.8|3.0|

答案：
(1)不同　
(2)断开　电压表选用了大量程
(3)不能　电压表的正、负接线柱接反了　
(4)$U_{AC}=U_{AB}+U_{BC}$

6. 阅读短文,回答问题。
植保无人机
植保无人机是用于农林作业的无人驾驶飞机,由一组蓄电池供电,通过地面遥控进行喷药、施肥、播种、送货等多种工作,大大提高了生产效率。

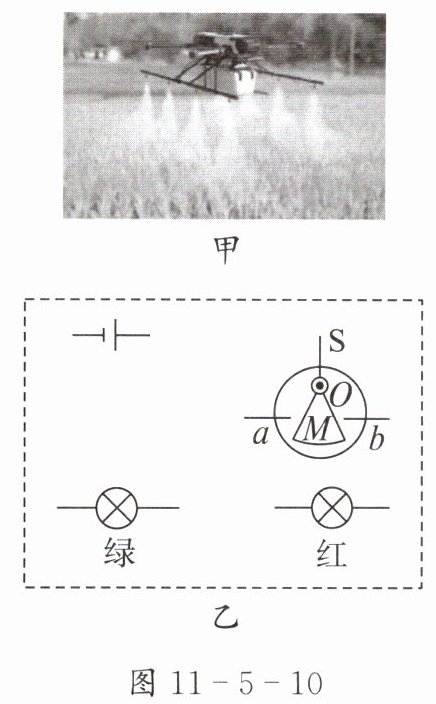

如图 11 - 5 - 10 甲所示,某型号植保无人机正在工作,该无人机由四台相同的旋翼电机组成,旋翼电机的转速可通过遥控电子调速器来改变,从而提供竖直方向和水平方向的多挡风力,以控制无人机的飞行状态。

(1)四台旋翼电机应____联工作。若无人机正常工作所需的电压为$48V$,共需要____节铅蓄电池____联为其供电。
(2)关于植保无人机,下列说法正确的是____(填选项字母)。
A. 旋翼电机与电子调速器应串联接入电路
B. 无人机在飞行过程中受平衡力时,无人机所受的升力一定不做功
C. 植保无人机水平匀速喷洒农药的过程中,其机械能不变
(3)图 11 - 5 - 10 乙是无人机上的平衡警示电路图,其中$S$为重力开关,金属片$M可绕O$点自由转动。当无人机水平时,$M在a$、$b$中间；当无人机严重左倾时,绿灯亮；当无人机严重右倾时,红灯亮。请根据要求补全电路图。

答案：

(1)并　24　串　
(2)A　
(3)见解析
解析

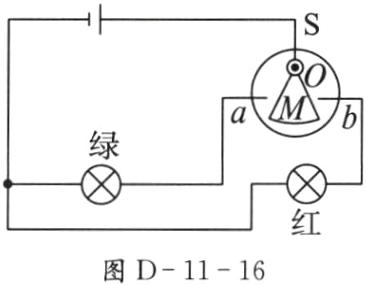

(3)当飞机严重左倾时，开关接a，绿灯亮，即绿灯接入电路;当飞机严重右倾时，开关接b，红灯亮，即红灯接入电路。由题意可知，红灯与绿灯互不影响，能独立工作，它们是并联的，电路图如图D−11−16所示。
