2. 下列估测符合实际的是( )。

A.家用电冰箱工作时的电流约为$5A$
B.我国家庭电路的电压为$220V$
C.一节干电池的电压为$15V$
D.家用空调正常工作时的电流约为$0.1A$

答案： B

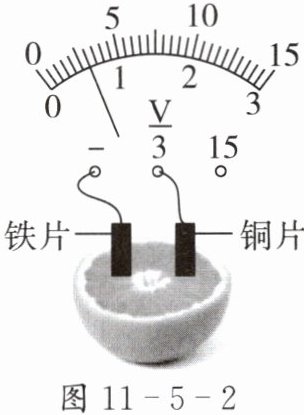

3. 勤思考、爱动手的小果取半个橙子,把铜片、铁片插入其中,就制成了水果电池。用电压表测量水果电池的电压,示数如图 11 - 5 - 2 所示。下列说法正确的是( )。


A.铜片是水果电池的负极
B.该水果电池的电压是$3V$
C.两个相同的水果电池串联后可提供更高的电压
D.不同种类水果制成的水果电池的电压都是一样的

答案： C

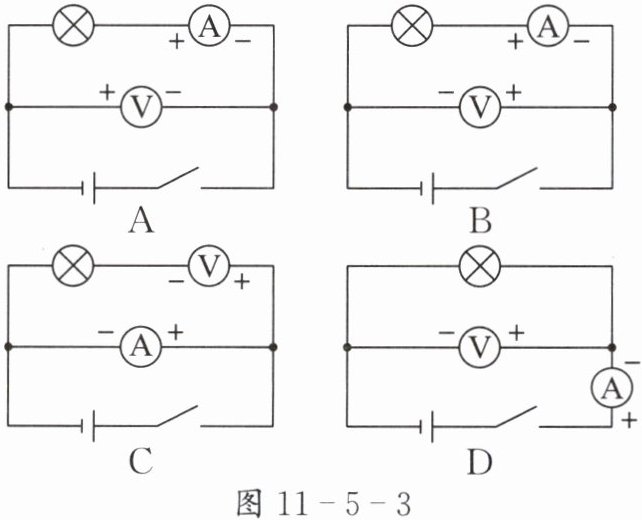

4. 学会正确使用电流表和电压表是学好电学的基础,图 11 - 5 - 3 中电表使用均正确的是( )。

答案： D

5. 如图 11 - 5 - 4 所示,请根据电路图连接对应的实物图(电源电压为$3V$)。

答案：
答案如图D−11−14所示
　　　

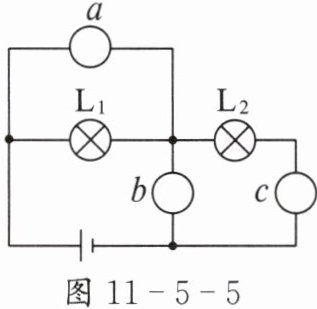

1. 如图 11 - 5 - 5 所示,在“〇”处可以连接电流表或电压表测量电路中的电流或电压。为使$L_{1}与L_{2}$串联,下列做法正确的是( )。


A.$a$为电流表,$b$为电压表,$c$为电流表
B.$a$为电压表,$b$为电压表,$c$为电流表
C.$a$为电流表,$b$为电流表,$c$为电压表
D.$a$为电流表,$b$为电压表,$c$为电流表

答案： B

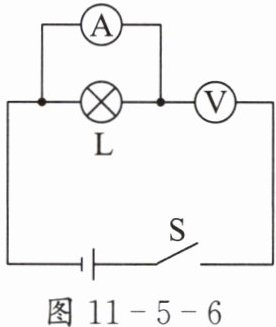

2. 小慧在做电学实验时,不小心将电压表和电流表的位置互换了,如图 11 - 5 - 6 所示,若此时将开关$S$闭合,则( )。


A.灯泡$L$正常发光
B.电流表有示数
C.电流表被烧毁
D.电压表示数接近电源电压

答案： D

3. 如图 11 - 5 - 7 所示,电源电压为$6V$。若开关$S$闭合,电压表的示数为$4V$,则$L_{2}$两端的电压是____$V$；若开关$S$断开,则电压表____(选填“有”或“无”)示数。

答案： 4　有
