《2025年同步测控优化设计九年级物理全一册北师大版》

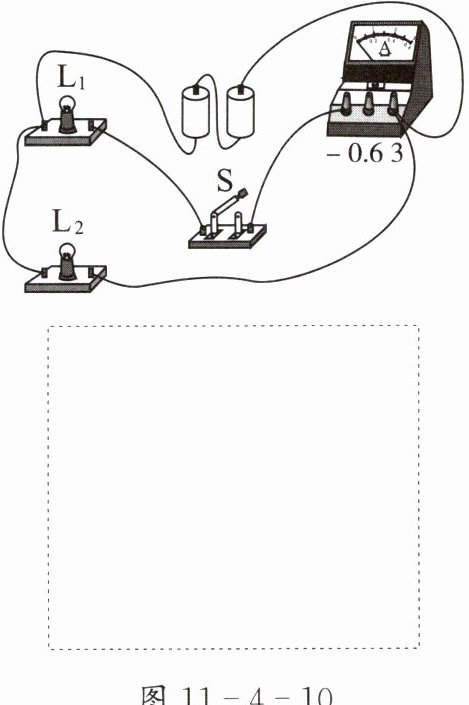

4. 一位同学设计了一个实物电路(如图11-4-10所示),请在虚线框内画出对应的电路图。

答案：
如图 D-11-13 所示
　　　　　　　

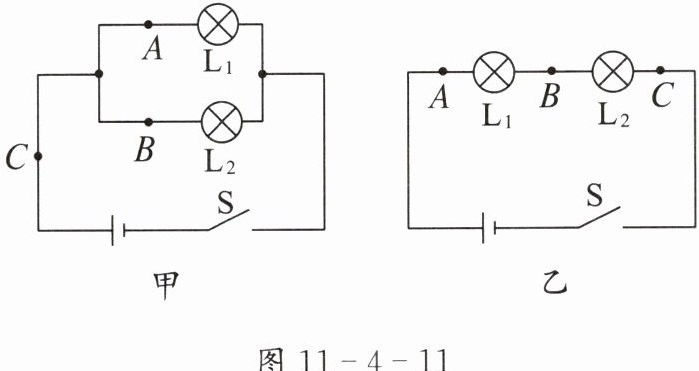

5. 某实验小组做“探究并联电路的电流规律”实验时,设计了如图11-4-11甲所示的电路,然后把一个电流表分别接在电路中的A、B、C三处测量电流,并记录数据。

(1) 要测量干路电流,应将电流表串联在图11-4-11甲中的_________处。为了给电流表选择合适的量程,需要进行_________。

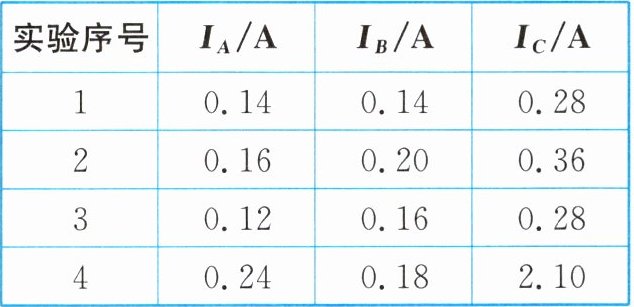

(2) 小刚正确连接电路后,进行实验,记录的数据如下表所示。
|实验序号|I_A/A|I_B/A|I_C/A|
|1|0.14|0.14|0.28|
|2|0.16|0.20|0.36|
|3|0.12|0.16|0.28|
|4|0.24|0.18|2.10|

① 完成第1次实验后,小刚选用规格_________的小灯泡继续实验。
② 根据表中第1、2、3次的数据可以得出结论：_________(用I_A、I_B、I_C表示)。
③ 第4次数据的错误是由_________引起的。
(3) 另一实验小组的同学用图11-4-11乙中的电路探究“串联电路的电流规律”,闭合开关S后,发现$L_1$比$L_2$亮,则通过$L_1$的电流$I_1$_________(选填“大于”“小于”或“等于”)通过$L_2$的电流$I_2。$

答案：
(1)C　试触　
(2)①不同　②$I_{C}=I_{A}+I_{B}$ ③选用小量程而按大量程读数　
(3)等于

6. 阅读短文,回答问题。
热电偶

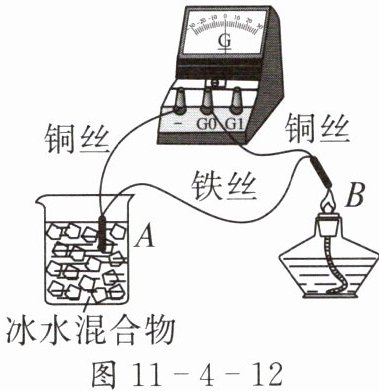

用两种不同材料的导体(如铁丝和铜丝)组成如图11-4-12所示的闭合电路,当A、B两端存在温度差时,电路中就会有电流通过,这就是塞贝克效应(又叫热电效应),这种电路叫热电偶电路。

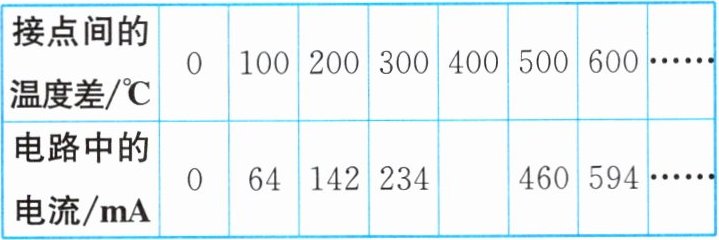

热电偶所产生的热电压由接触电压U_接触和温差电压U_温差两部分组成。实验表明：热电偶电路中电流的大小,跟相互连接的两种金属丝的材料有关,跟接点A和B间的温度差大小有关。实验测得某热电偶电路中的电流大小与接点间的温度差的数据如下表所示。
|接点间的温度差/°C|0|100|200|300|400|500|600|……|
|电路中的电流/mA|0|64|142|234| |460|594|……|

(1) 根据短文判断,下列可以制作热电偶电路的是______(填选项字母)。
A. 玻璃片、铝薄片 B. 玻璃片、玻璃片
C. 铝薄片、锌薄片 D. 锌薄片、锌薄片
(2) 热电偶实际上是一个电源,它的电能是由______能转化而来的。其他条件不变,只将A处杯中的冰水混合物换为沸水,电路电流______(选填“变大”“变小”或“不变”)。
(3) 结合表中的数据规律推算：当接点间的温度差为400°C时,电路中的电流为______。

答案：
(1)C　
(2)内　变小　
(3)340mA
