《2025年同步测控优化设计九年级物理全一册北师大版》

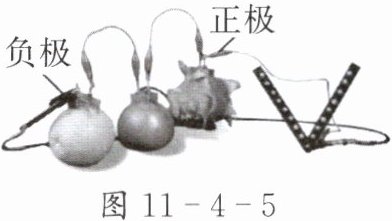

4. 如图11-4-5所示,小艳自制的水果电池的正极是铜片,负极是铝片,此时发光二极管(单向导电)发光,下列说法正确的是( )。


A.水果在电路中相当于用电器
B.电路中的电流方向是从铜片经发光二极管到铝片
C.水果中发生的能量转化情况是电能转化为化学能
D.只对调水果电池的正、负极,电路中仍有电流

答案： B

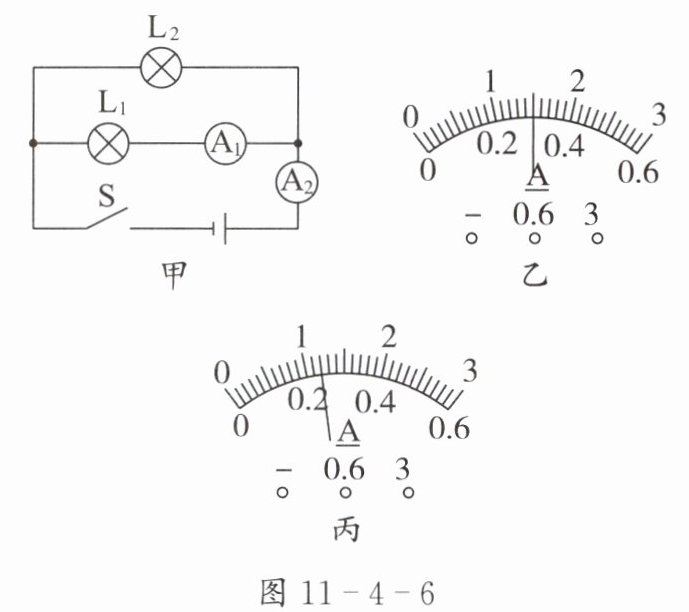

5. 如图11-4-6甲所示,当开关S闭合后,电流表$A_1、$$A_2$的指针位置分别如图11-4-6乙、丙所示,其中电流表$A_1$测量的是通过_________(选填“干路$”“L_1”$或$“L_2”)$的电流,电流表$A_2$的示数为_________ A。

答案： $L_{1}$ 1.2

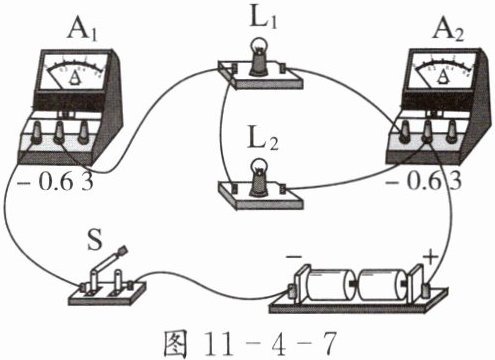

1. 如图11-4-7所示,闭合开关S,下列判断不正确的是( )。


A.灯泡$L_1$和$L_2$并联
B.开关S控制灯泡$L_1$和$L_2$
C.电流表$A_2$测量的是通过$L_2$的电流
D.电流表$A_1$改接在电源和开关之间,其示数不变

答案： C

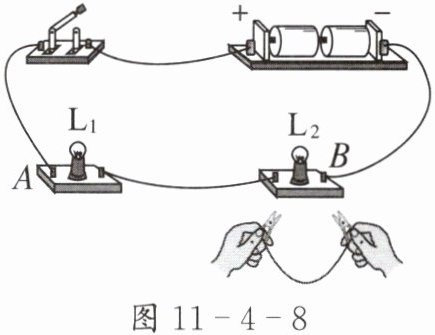

2. 两个规格不同的小灯泡单独接在两节干电池组成的电源两端都能发光。把其连接成如图11-4-8所示的电路,闭合开关后,小灯泡$L_1$和$L_2$也都发光,但亮度要暗一些,下列说法正确的是( )。


A.用一根导线接在小灯泡$L_2$两端$,L_2$熄灭$,L_1$变亮
B.过了一会儿,两个小灯泡都熄灭了,可能是$L_1$短路了
C.若此时小灯泡$L_1$比$L_2$亮一些,是因为通过$L_1$的电流大于通过$L_2$的电流
D.用一根导线接在A、B两点,会损坏小灯泡

答案： A

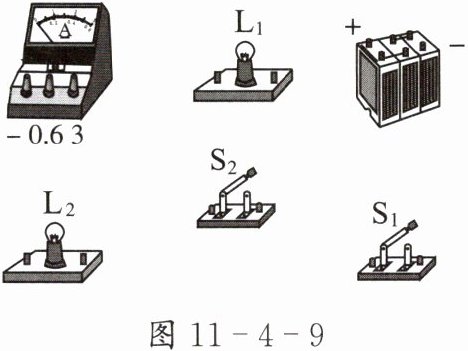

3. 请用笔画线表示导线连接图11-4-9中的实物。要求：开关$S_1$同时控制两盏灯,开关$S_2$只控制灯$L_2,$电流表测量通过灯$L_1$的电流(电流大小约为0.3 A),导线不能交叉。

答案：
如图 D-11-12 所示
