《2025年同步测控优化设计九年级物理全一册北师大版》

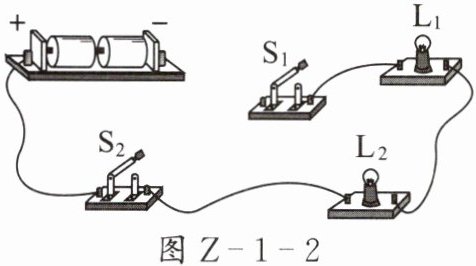

2. 将图 Z - 1 - 2 中的各元件连成电路,要求：灯 $ L_1 $ 和灯 $ L_2 $ 并联；开关 $ S_1 $ 只控制灯 $ L_1 $,开关 $ S_2 $ 同时控制灯 $ L_1 $ 和灯 $ L_2 $。

答案：
如图 D-11-5 所示

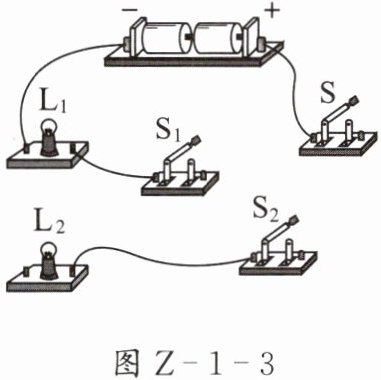

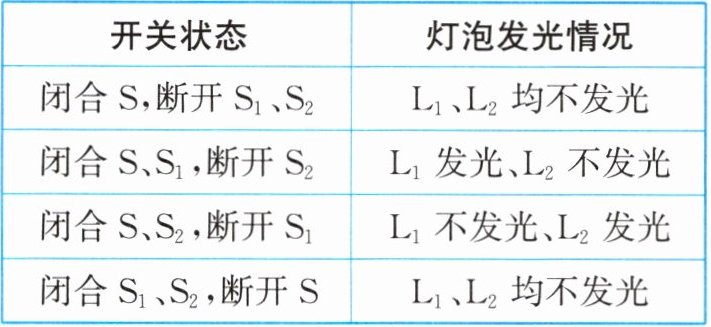

3. 请根据下表中给出的信息,用笔画线代替导线,将图 Z - 1 - 3 中的实物连接成完整电路。
|开关状态|灯泡发光情况|
|闭合 $ S $,断开 $ S_1 $、$ S_2 $|$ L_1 $、$ L_2 $ 均不发光|
|闭合 $ S $、$ S_1 $,断开 $ S_2 $|$ L_1 $ 发光、$ L_2 $ 不发光|
|闭合 $ S $、$ S_2 $,断开 $ S_1 $|$ L_1 $ 不发光、$ L_2 $ 发光|
|闭合 $ S_1 $、$ S_2 $,断开 $ S $|$ L_1 $、$ L_2 $ 均不发光|

答案：
如图 D-11-6 所示

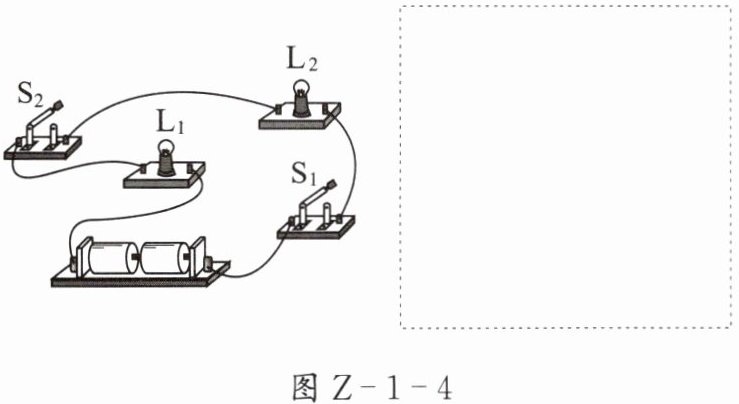

4. 请根据如图 Z - 1 - 4 所示的实物图,在虚线框内画出对应的电路图。

答案：
如图 D-11-7 所示

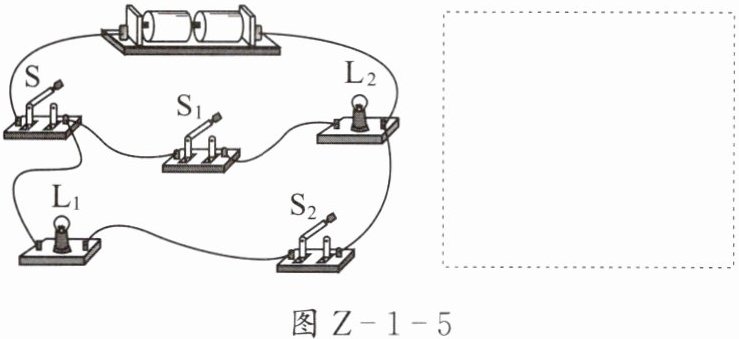

5. 请根据如图 Z - 1 - 5 所示的实物图,在虚线框内画出对应的电路图。

答案：
如图 D-11-8 所示

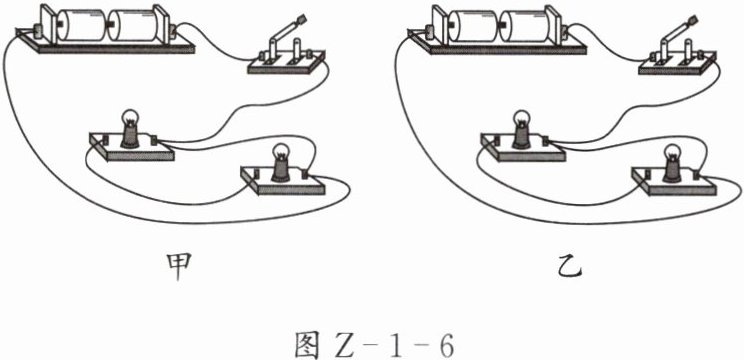

6. 在连接电路时,如发现有连接错误,不少同学习惯于将电路全部拆散,重新连接。其实有时只要思考一下,拆除或改接某些导线就能解决问题。图 Z - 1 - 6 是某同学连接的电路。

(1) 在图 Z - 1 - 6 甲中,如果闭合开关,将出现______(选填“断路”或“短路”)现象。这个电路只需拆除一根导线,就能成为两灯串联的正确电路,请在要拆除的那根导线上画“×”。
(2) 在图 Z - 1 - 6 乙中,这个电路只需改动一根导线,就能成为两灯并联的正确电路。请在要改动的那根导线上画“×”,并将正确的导线画出来。

答案：

(1)短路 如图 D-11-9 所示

(2)如图 D-11-10 所示(合理即可)

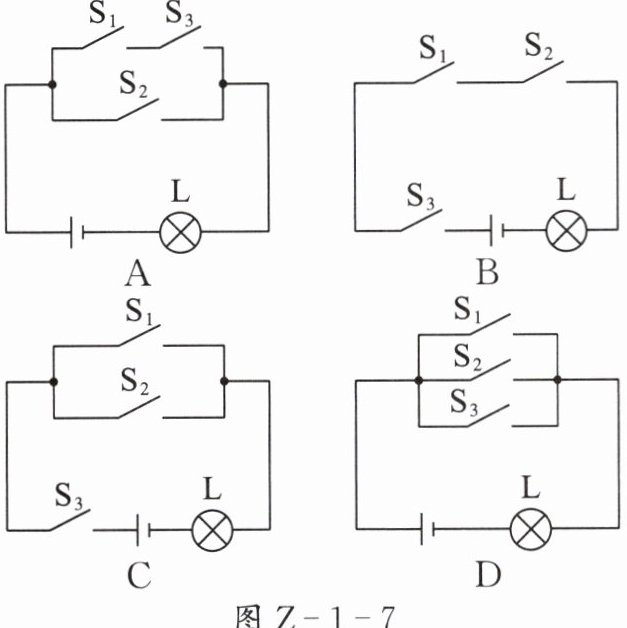

7. 常用智能手机是通过指纹(开关 $ S_1 $)或密码(开关 $ S_2 $)来解锁的。若其中任一方式解锁失败,则锁定开关 $ S_3 $ 均会断开而暂停手机解锁功能,$ S_3 $ 将在一段时间后自动闭合而恢复解锁功能。若用灯泡 $ L $ 发光模拟手机解锁成功,则图 Z - 1 - 7 中符合要求的模拟电路是( )。

答案： C
