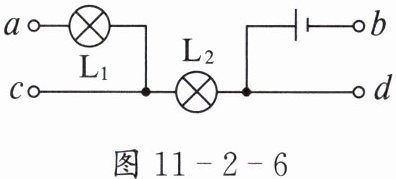

3. 如图 11 - 2 - 6 所示,若用导线在 a、b、c、d 四个接线柱之间连接,则下列分析正确的是( )。


A.若 a 与 b、b 与 d 连接,则只有$ L_1 $发光
B.若 a 与 b、c 与 d 连接,则只有$ L_2 $发光
C.若 a 与 d、b 与 c 连接,则$ L_1、$$L_2 $并联
D.若 a 与 d、b 与 d 连接,则$ L_1、$$L_2 $串联

答案： C

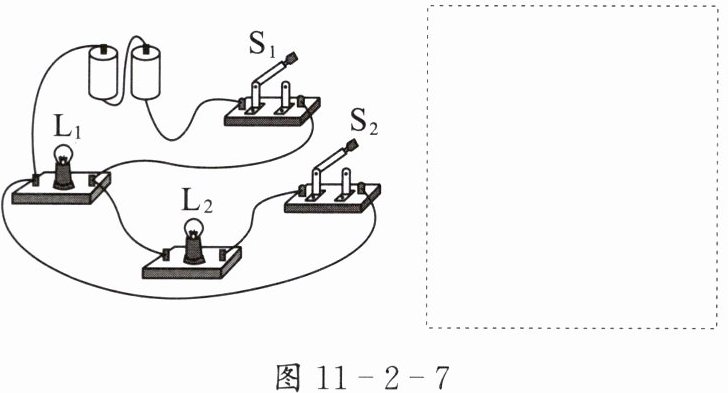

4. 请根据如图 11 - 2 - 7 所示的实物图在虚线框内画出对应的电路图。

答案： 如图D-11-1所示

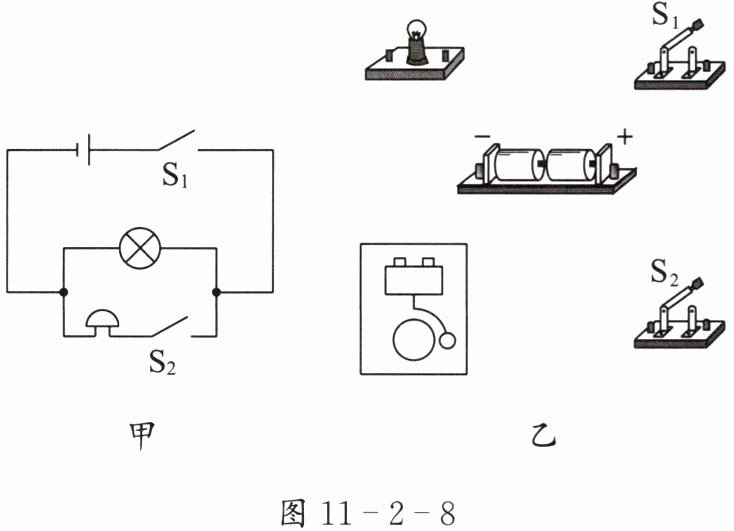

5. 按照图 11 - 2 - 8 甲中的电路图,将图 11 - 2 - 8 乙中的各元件连接起来。

答案： 如图D-11-2所示

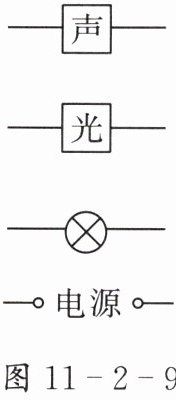

6. 有一种自动控制的楼道灯,有声音时“声敏开关”闭合,用——表示“声敏开关”；楼道光线非常暗时“光敏开关”闭合,用——表示“光敏开关”。在晚上楼道内有人走动发出声音时,“光敏开关”和“声敏开关”都闭合时楼道灯才亮。请按要求把图 11 - 2 - 9 中的元件连成电路。

答案： 如图D-11-3所示

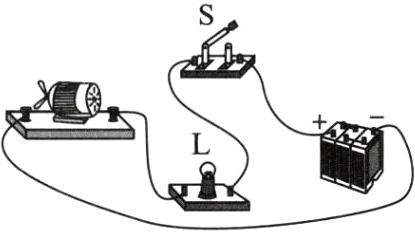

1. 请根据图 Z - 1 - 1 中的电路图连接实物图。

答案：
如图 D-11-4 所示

图 D-11-4
