《2025年同步测控优化设计九年级物理全一册北师大版》

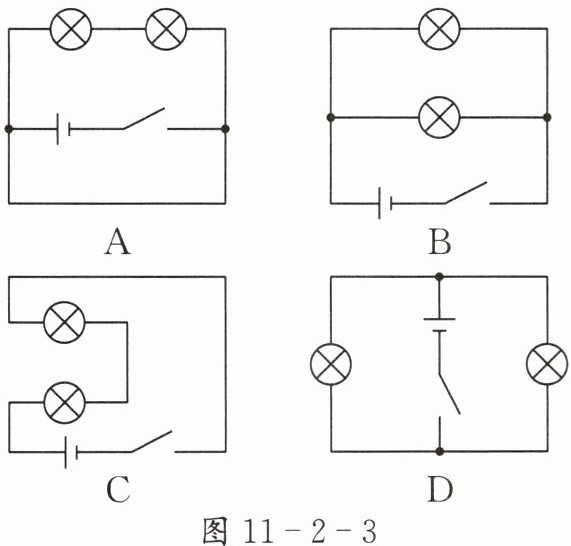

1. 如图 11 - 2 - 3 所示,两灯属于串联的电路是( )。

答案： C

2. 一个开关同时控制两盏灯泡的亮与灭,则这两盏灯泡( )。

A.一定串联
B.一定并联
C.串联或并联都可以
D.以上说法都不对

答案： C

3. 汽车在转向前司机会拨动转向横杆,汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭,这两个转向灯在电路中的连接方式为____。若其中一个转向灯断路,则另一个转向灯____(选填“熄灭”或“不受影响”)。

答案： 并联　不受影响

4. 串联电路中任意一个用电器____路,其他用电器均停止工作；串联电路中任意位置的一个开关都能控制____。

答案： 断　整个电路

5. 一条马路上的路灯总是同时亮同时灭。如果它们其中一盏灯坏了,其他灯仍能正常发光。根据这些现象可判断各个路灯之间是____(选填“串联”或“并联”)的。

答案： 并联

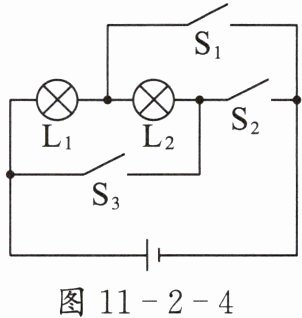

1. 如图 11 - 2 - 4 所示,下列说法正确的是( )。


A.断开$ S_1、$$S_3,$闭合$ S_2,L_1 $和$ L_2 $并联
B.断开$ S_1,$闭合$ S_2、$$S_3,$电路短路
C.断开$ S_1、$$S_2,$闭合$ S_3,$电路处于通路状态
D.断开$ S_2,$闭合$ S_1、$$S_3,$电路处于断路状态

答案： B

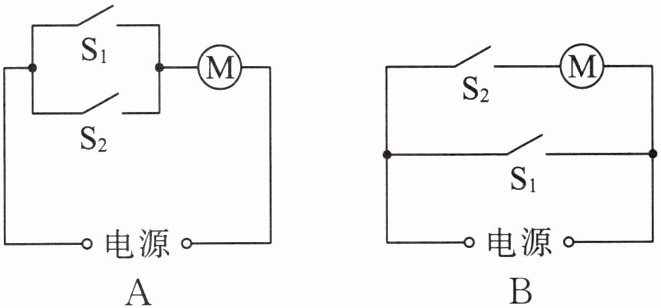

2. 在高铁站的自动检票闸机口,乘客需刷身份证,同时进行人脸识别,两条信息都符合要求时闸门(电动机)才能自动打开,乘客检票通过。身份证和人脸识别系统都相当于开关,信息符合要求后开关自动闭合。如图 11 - 2 - 5 所示的电路设计符合要求的是( )。

答案： D
