《2025年同步测控优化设计九年级物理全一册北师大版》

4. 市面上有一种充电式手电钻(如图 11 - 1 - 6 所示),在充电过程中锂电池相当于电路中的______；充好电后,用手电钻钻孔,此时锂电池相当于电路中的______。(均填电路元件名称)

答案： 用电器 电源

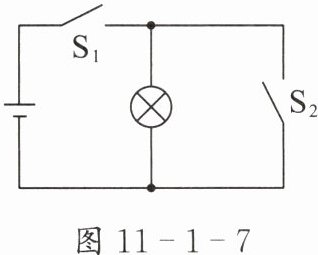

5. 如图 11 - 1 - 7 所示,当开关$ S_1、$$S_2 $都闭合时,电路为_________；当开关$ S_2 $断开、$S_1 $闭合时,电路为_________。(均选填“通路”“断路”或“短路”)

答案： 短路 通路

1. 如图 11 - 1 - 8 所示,同时闭合开关$ S_1、$$S_2 $时,可能发生的现象是( )。

$A. L_1 $和$ L_2 $都发光
$B. L_1 $发光$,L_2 $不发光
$C. L_1 $和$ L_2 $都不发光
$D. L_1 $不发光$,L_2 $发光

答案： D

2. 如图 11 - 1 - 9 所示,开关 S 闭合时,小灯泡$ L_1、$$L_2 $都不亮。用一段导线的两端分别接触 a、b 两点时,两个小灯泡都不亮；分别接触 b、c 两点时,两个小灯泡也不亮；分别接触 c、d 两点时,小灯泡$ L_1 $亮$,L_2 $不亮。下列判断可能正确的是( )。


A.开关 S 断路
B.小灯泡$ L_2 $短路
C.小灯泡$ L_1 $断路
D.小灯泡$ L_2 $断路

答案： D

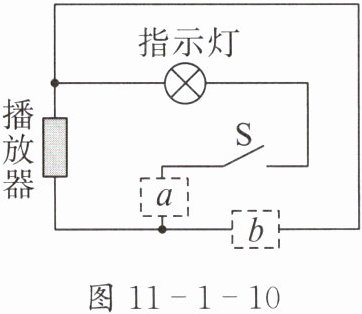

3. 某跨学科实践小组为学校设计了一个课间音乐控制装置,如图 11 - 1 - 10 所示,装置采用了“定时开关”,到达设定时间时,播放器播放音乐,则应将“定时开关”接在虚线框______(选填“a”或“b”)处,同时将电源接在另一处。课间播放音乐时,“定时开关”自动______(选填“闭合”或“断开”)。整个控制装置工作过程中,指示灯______(选填“一直”或“间歇”)处于工作状态。电路中安装的指示灯除了显示电路正常外,还可以起到______的作用。

答案： b 断开 一直 保护电路

4. 阅读短文,回答问题。

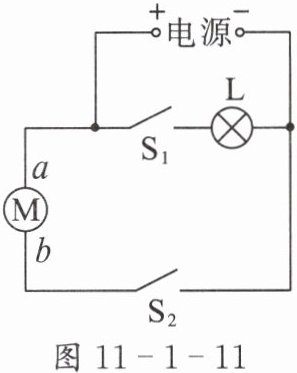

小明打开冰箱冷藏室的门,发现里面的灯就亮了,此时制冷压缩机的电动机并没有工作,那么压缩机的电动机靠什么控制呢？他查阅资料得知,电动机是靠温控开关控制的。电冰箱的部分电路如图 11 - 1 - 11 所示,图中 L 是电冰箱内的照明灯,M 是压缩机用的电动机。

(1)当打开电冰箱冷藏室的门时,此时一定闭合的开关是_________；关上门后,听到冰箱发出“咝咝”声,此时一定闭合的开关是_________。(均选填$“S_1”$或$“S_2”)$
(2)当开关$ S_1 $闭合、$S_2 $断开时,能工作的是_________(选填“照明灯”“压缩机”或“照明灯和压缩机”)。
(3)若电冰箱内只是照明灯 L 坏了,电冰箱_________(选填“能”或“不能”)进行制冷。

答案：
(1)S₁ S₂
(2)照明灯
(3)能
