一、电路的组成
1. 一个完整的基本电路包括______、______、______、______四种电路元件,缺一不可。

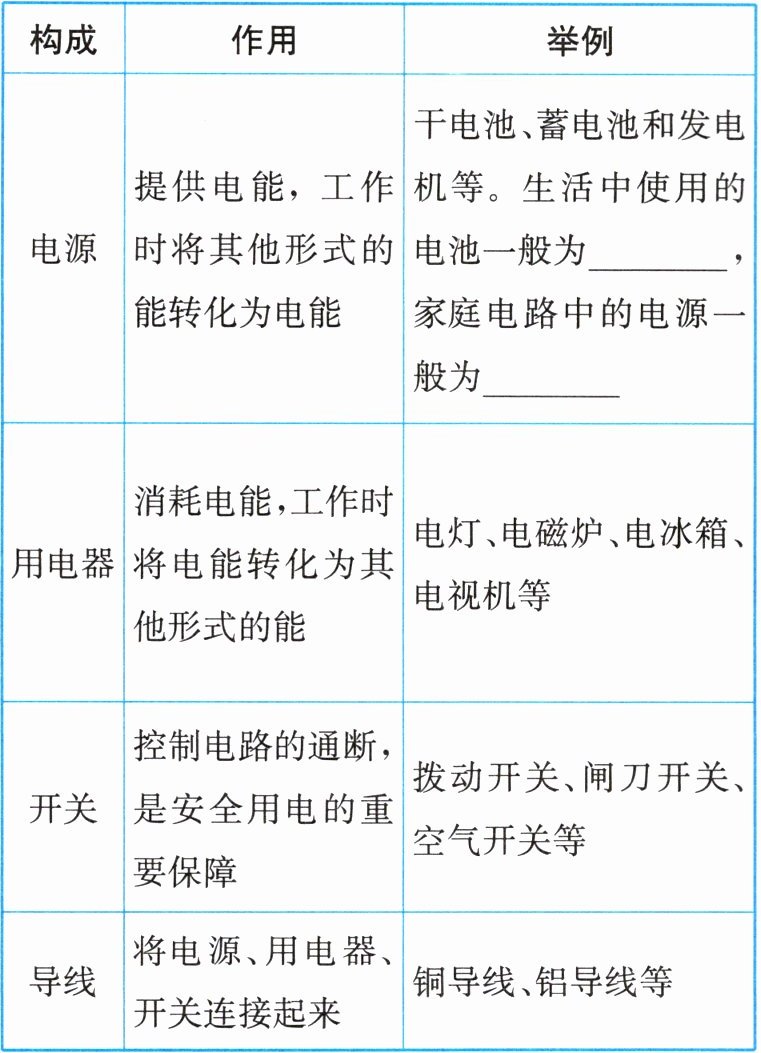

2. 电路各组成部分的作用
|构成|作用|举例|
|电源|提供电能,工作时将其他形式的能转化为电能|干电池、蓄电池和发电机等。生活中使用的电池一般为______,家庭电路中的电源一般为______|
|用电器|消耗电能,工作时将电能转化为其他形式的能|电灯、电磁炉、电冰箱、电视机等|
|开关|控制电路的通断,是安全用电的重要保障|拨动开关、闸刀开关、空气开关等|
|导线|将电源、用电器、开关连接起来|铜导线、铝导线等|

答案： 1.电源 用电器 开关 导线 2.直流电源 交流电源

二、电路的状态
1. 通路：______的电路。
2. 断路：______的电路。
3. 短路：不经过用电器,直接用导线把______连接起来的电路。

答案： 1.处处连通 2.在某处断开 3.电源两极

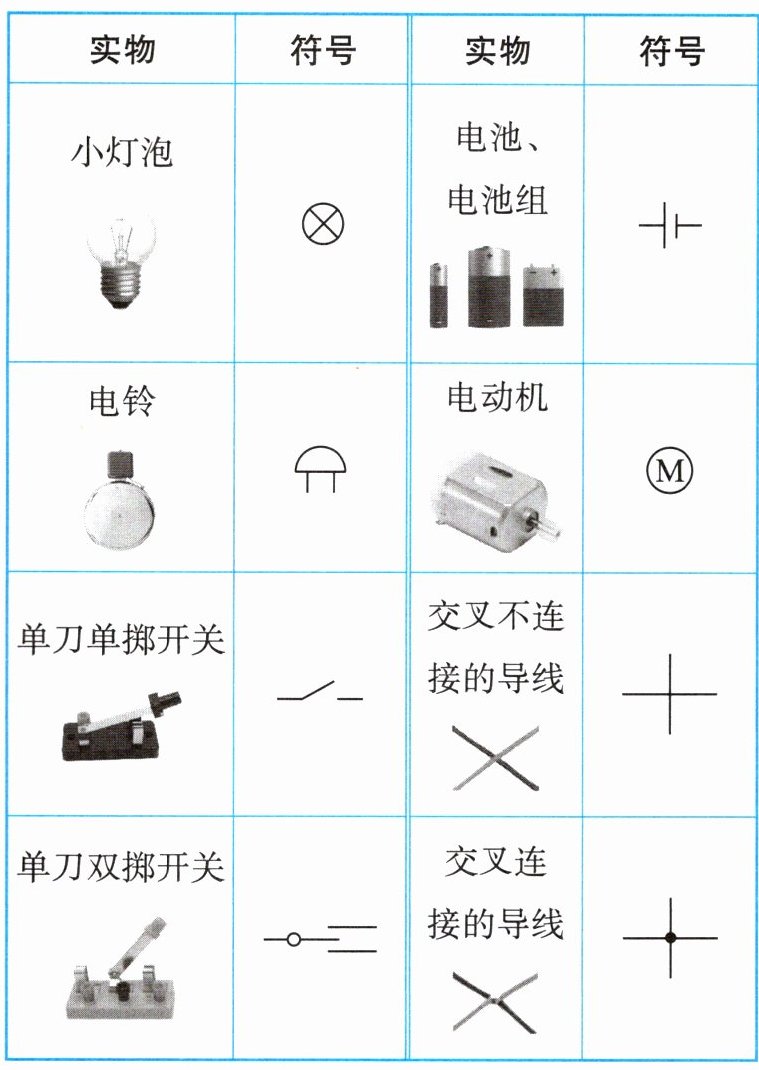

三、常见的电路元件符号
|实物|符号|实物|符号|
|小灯泡||电池、电池组||
|电铃||电动机||
|单刀单掷开关||交叉不连接的导线||
|单刀双掷开关||交叉连接的导线||

答案： 小灯泡：○×；电池、电池组：|—|；电铃：∩；电动机：M；单刀单掷开关：—┐—；交叉不连接的导线：+；单刀双掷开关：—○—┬—；交叉连接的导线：⊕
